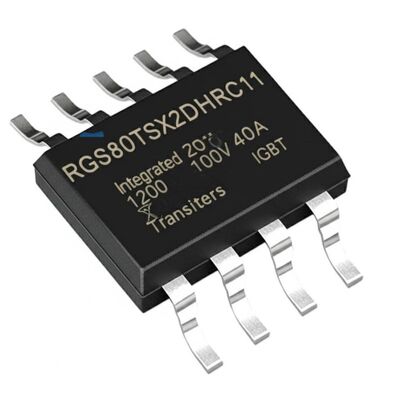

Интегральная схема RGS80TSX2DHRC11
Полевые транзисторы IGBT 1200 В 40 А с технологией Field Stop Trench для автомобильных применений с устойчивостью к короткому замыканию 10 мкс и встроенным FRD.
Обзор продукта
RGS80TSX2DHRC11 - это полевой транзистор IGBT 1200 В 40 А с технологией Field Stop Trench, обладающий устойчивостью к короткому замыканию 10 мкс, встроенным FRD и корпусом TO-247N, разработанный специально для автомобильных применений.
Технические характеристики
| Параметр |
Значение |
| Тип IGBT |
Trench Field Stop |
| Напряжение - пробой коллектор-эмиттер (макс.) |
1200 В |
| Ток - коллектор (Ic) (макс.) |
80 А |
| Ток - импульсный коллектор (Icm) |
120 А |
| Vce(on) (макс.) при Vge, Ic |
2,1 В при 15 В, 40 А |
| Мощность - макс. |
555 Вт |
| Энергия переключения |
3 мДж (вкл.), 3,1 мДж (выкл.) |
| Тип входа |
Стандартный |
| Заряд затвора |
104 нК |
| Td (вкл/выкл) при 25°C |
49 нс / 199 нс |
| Условие испытания |
600 В, 40 А, 10 Ом, 15 В |
| Время обратного восстановления (trr) |
198 нс |
| Рабочая температура |
-40°C ~ 175°C (TJ) |
Основные характеристики
- Низкое напряжение насыщения коллектор-эмиттер
- Время выдержки при коротком замыкании 10 мкс
- Соответствует автомобильному стандарту AEC-Q101
- Встроенный очень быстрый и мягкий FRD
- Бессвинцовое покрытие выводов и соответствие RoHS
Применения
Общий инвертор для автомобильной и промышленной эксплуатации
