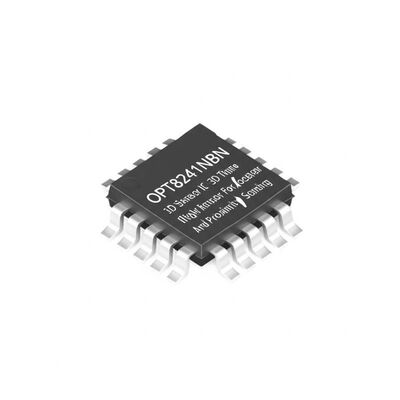

OPT8241NBN 3D датчик изображения с измерением времени пролёта
Высокопроизводительный QVGA (320 x 240) 3D датчик измерения времени пролёта для приложений определения местоположения и обнаружения приближения с частотой кадров до 150 кадров в секунду.
Обзор продукта
Датчик измерения времени пролёта (ToF) OPT8241NBN объединяет в себе измерение ToF с оптимизированным аналого-цифровым преобразователем (АЦП) и универсальным, программируемым генератором синхронизации (TG). Устройство предоставляет данные с разрешением четверти видеографического массива (QVGA 320 x 240) при частоте кадров до 150 кадров в секунду (600 отсчетов в секунду).
Технические характеристики
| Тип |
3D измерение времени пролёта |
| Массив активных пикселей |
320H x 240V |
| Кадров в секунду |
150.0 |
| Напряжение питания |
1.5В ~ 3.3В |
Основные характеристики
- Массив изображений: Массив 320 x 240, оптический формат 1/3", шаг пикселя: 15 мкм, до 150 кадров в секунду
- Оптические свойства: Чувствительность: 0.35 A/W при 850 нм, контрастность демодуляции: 45% при 50 МГц, частота демодуляции: от 10 МГц до 100 МГц
- Формат выходных данных: 12-битные данные корреляции фаз, 4-битный общий режим (Ambient)
- Интерфейс чипсета: Совместим с контроллером измерения времени пролёта OPT9221 от TI
- Интерфейс вывода датчика: CMOS интерфейс данных (50 МГц DDR, 16-полосный канал данных, маркеры тактирования и кадров), LVDS: 600 Мбит/с, 3 пары данных, 1-пара тактирования LVDS, 1-пара тактирования выборки LVDS
- Генератор синхронизации (TG): Обработка адресов с программируемой областью интереса (ROI), управление модуляцией, устранение наложения спектров, работа в режиме ведущий/ведомый, интерфейс I2C Slave для управления
- Источник питания: 3.3-В I/O: аналоговый, 1.8-В аналоговый, цифровой, I/O, 1.5-В демодуляция (типичное значение)
- Оптимизированный оптический корпус (COG-78): 8.757 мм * 7.859 мм * 0.7 мм, встроенный оптический полосовой фильтр (от 830 нм до 867 нм), оптические метки для легкого выравнивания
- Рабочая температура: от 0°C до 70°C
Применения
- Определение местоположения и обнаружение приближения
- 3D сканирование
- 3D машинное зрение
- Безопасность и наблюдение
- Управление жестами
- Дополненная и виртуальная реальность
