Микросхема PAC1720-1-AIA-TR, двунаправленный монитор тока высокого напряжения с точностью 1% и входом от 0 В до 40 В

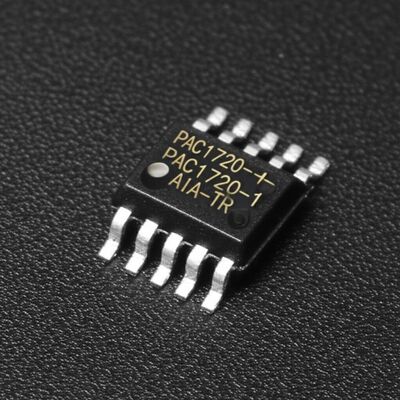

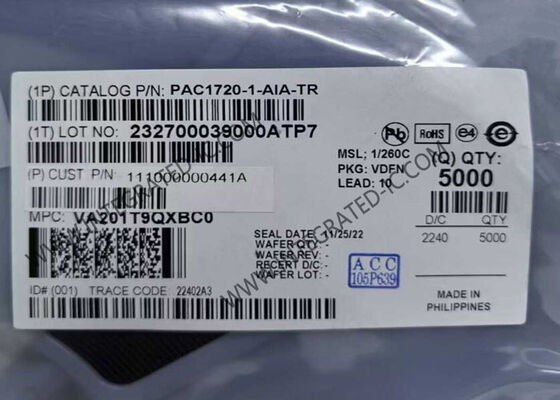

Большие изображения : Микросхема PAC1720-1-AIA-TR, двунаправленный монитор тока высокого напряжения с точностью 1% и входом от 0 В до 40 В

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Original Factory
Сертификация:	Lead free / RoHS Compliant
Номер модели:	PAC1720-1-AIA-TR

Оплата и доставка Условия:

Количество мин заказа:	10
Цена:	Contact for Sample
Упаковывая детали:	VDFN-10
Время доставки:	5-8 РАБОЧИХ ДНЕЙ
Условия оплаты:	Т/Т,Л/К,Вестерн Юнион

контакт

Микросхема PAC1720-1-AIA-TR, двунаправленный монитор тока высокого напряжения с точностью 1% и входом от 0 В до 40 В

Описание

Номер детали:	PAC1720-1-AIA-TR	Эксплуатационный ток снабжения:	525 ед.
Точность:	1 %	Напряжение - вход:	0V \| 40V
Рабочая температура:	0°C ~ 85°C (ТА)	Тип:	Мониторы тока и мощности
Выделить:	Двунаправленная микросхема для измерения тока высокого напряжения , Монитор тока с точностью 1% , Вход от 0 В до 40 В PAC1720-1-AIA-TR

PAC1720-1-AIA-TR Интегральная схема (ИС) для двунаправленного мониторинга тока высокого уровня

PAC1720-1-AIA-TR - это одно- и двухканальный монитор измерения тока высокого уровня с возможностью точного измерения напряжения. Каждый датчик измеряет напряжение, развивающееся на внешнем резисторе, для представления тока высокого уровня батареи или регулятора напряжения. Это устройство также измеряет напряжение на выводе SENSE+ и вычисляет среднюю мощность за период интегрирования. PAC1720 можно запрограммировать на активацию вывода ALERT#, когда превышены верхние и нижние пределы для измерения тока и напряжения шины. Доступен в корпусе DFN 3 x 3 мм с 10 выводами, соответствующем требованиям RoHS.

Технические характеристики

Функция	Монитор тока
Метод измерения	Высокий уровень
Точность	±1%
Напряжение - вход	0 В ~ 40 В
Рабочая температура	0°C ~ 85°C (TA)
Тип монтажа	Поверхностный монтаж
Корпус / Корпус	10-VFDFN с открытой площадкой
Корпус устройства поставщика	10-DFN (3x3)

Основные характеристики

Одно- и двухканальный датчик тока высокого уровня
Измерение тока интегрируется в течение 2,5 мс - 2,6 секунд с разрешением до 11 бит
Точность измерения тока 1% в положительном диапазоне
Измеряет напряжения VSOURCE
Вычисляет потребляемую мощность
Диапазон напряжения VSOURCE: от 0 В до 40 В
Возможность двунаправленного измерения тока
Автоматическая установка смещения входного напряжения в ноль
Цифровое усреднение с регулируемым временем выборки и разрешением
Типичный ток в режиме ожидания 5 мкА
Программируемый диапазон напряжения измерения: ±10 мВ, ±20 мВ, ±40 мВ и ±80 мВ
Диапазон питания: от 3,0 В до 5,5 В
Широкий диапазон рабочих температур: от 0°C до +85°C
Выход ALERT для напряжения и тока за пределами пределов переходных процессов между интервалами выборки
Интерфейс связи SMBus 2.0 с блочным чтением и блочной записью
Адрес выбирается декодированием резистора
Время выборки настраивается от 2,5 мс до 320 мс с усреднением эффективного времени выборки до 2,6 секунд
Корпус VDFN с 10 выводами 3 x 3 мм
