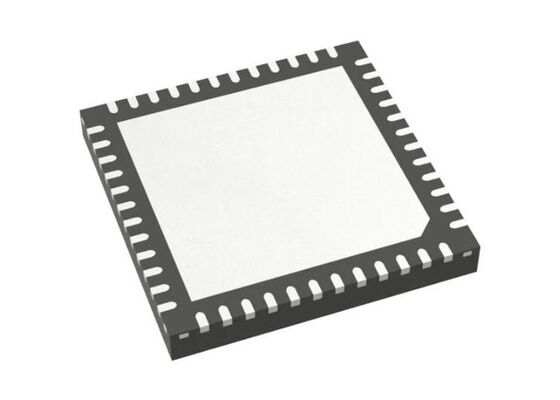

Микроконтроллер STM32WB35CCU6A
Беспроводной микроконтроллер STM32 2.4 ГГц, маломощный, многопротокольный
Обзор продукта
STM32WB35CCU6A - это многопротокольное устройство со сверхнизким энергопотреблением, включающее в себя мощный радиопередатчик, соответствующий спецификации Bluetooth® Low Energy SIG 5.4 и IEEE 802.15.4-2011. Он оснащен выделенным ядром Arm® Cortex®-M0+ для операций реального времени нижнего уровня.
Этот микроконтроллер, разработанный для работы с чрезвычайно низким энергопотреблением, основан на высокопроизводительном 32-разрядном ядре RISC Arm® Cortex®-M4, работающем на частоте до 64 МГц. Ядро включает в себя блок операций с плавающей запятой (FPU), поддерживающий обработку данных одинарной точности, полный набор инструкций DSP и блок защиты памяти (MPU) для повышения безопасности приложений.
Устройство интегрирует высокоскоростную память, включая до 512 КБ флэш-памяти, до 96 КБ SRAM, интерфейс флэш-памяти Quad-SPI и расширенные входы/выходы и периферийные устройства.
Технические характеристики
| Параметр |
Спецификация |
| Тип |
TxRx + MCU |
| Семейство/стандарт RF |
802.15.4, BT |
| Протокол |
BT v5.3, Thread, Zigbee® |
| Модуляция |
GFSK |
| Частота |
2.405 ГГц ~ 2.48 ГГц |
| Скорость передачи данных (макс.) |
2 Мбит/с |
| Выходная мощность |
6 дБм |
| Чувствительность |
-100 дБм |
| Размер памяти |
256 КБ Flash, 96 КБ SRAM |
| Последовательные интерфейсы |
ADC, I2C, SPI, UART, USART, USB |
| GPIO |
30 |
| Напряжение питания |
1.71 В ~ 3.6 В |
| Ток - прием |
4.5 мА ~ 7.9 мА |
| Ток - передача |
5.2 мА ~ 12.7 мА |
| Рабочая температура |
-40°C ~ 85°C (TA) |
| Тип монтажа |
Поверхностный монтаж |
| Корпус / Корпус |
48-UFQFN Exposed Pad |
| Корпус устройства поставщика |
48-UFQFPN (7x7) |
Основные характеристики
Радиовозможности
2,4 ГГц RF-трансивер, поддерживающий Bluetooth® 5.4, PHY и MAC IEEE 802.15.4-2011
Поддержка Thread 1.3 и Zigbee® 3.0
Чувствительность RX: -96 дБм (Bluetooth® Low Energy при 1 Мбит/с), -100 дБм (802.15.4)
Программируемая выходная мощность до +6 дБм с шагом 1 дБ
Встроенный балун для уменьшения BOM
Поддержка скорости передачи данных 2 Мбит/с
Выделенный 32-разрядный процессор Arm® Cortex® M0+ для радиослоя реального времени
Точный RSSI для управления мощностью
Соответствие ETSI EN 300 328, EN 300 440, FCC CFR47 Part 15 и ARIB STD-T66
Поддержка внешнего PA
Доступны интегрированные пассивные компоненты (IPD)
Платформа со сверхнизким энергопотреблением
Диапазон напряжения питания от 1,71 до 3,6 В
Диапазон температур от -40°C до 85/105°C
Режим отключения 13 нА
Режим ожидания 600 нА + RTC + 32 КБ ОЗУ
Режим остановки 2,1 мкА + RTC + 256 КБ ОЗУ
MCU в активном режиме: < 53 мкА/МГц при включенном RF и SMPS
Радио: Rx 4,5 мА / Tx при 0 дБм 5,2 мА
Производительность ядра
32-разрядный процессор Arm® Cortex®-M4 с FPU
Адаптивный ускоритель реального времени для выполнения флэш-памяти с нулевым временем ожидания
Частота до 64 МГц
MPU, 80 DMIPS и инструкции DSP
1,25 DMIPS/МГц (Drystone 2.1)
219,48 CoreMark® (3,43 CoreMark/МГц при 64 МГц)
303 балла ULPMark™ CP
Память и хранение
До 1 МБ флэш-памяти с защитой секторов (PCROP)
До 256 КБ SRAM с аппаратной проверкой четности 64 КБ
20x 32-разрядных резервных регистров
Загрузчик, поддерживающий интерфейсы USART, SPI, I2C и USB
Возможность обновления OTA (по воздуху) Bluetooth® Low Energy и 802.15.4
Интерфейс памяти Quad SPI с XIP
1 Кбайт (128 двойных слов) OTP
Аналоговые периферийные устройства
12-разрядный АЦП 4,26 Msps, до 16-бит с аппаратной передискретизацией
2x компаратора со сверхнизким энергопотреблением
Точное буферизованное выходное напряжение 2,5 В или 2,048 В
Работает при напряжении до 1,62 В
Приложения
Автоматизация дома, зданий и городов
Источники питания и преобразователи
