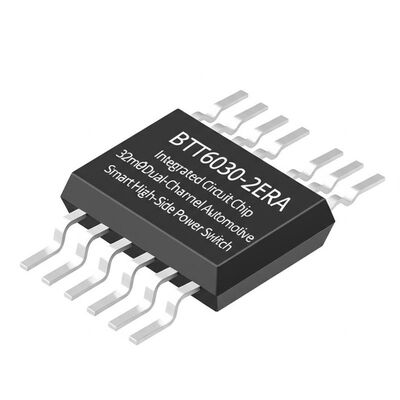

Интегральная схема BTT6030-2ERA, двухканальный автомобильный интеллектуальный высоковольтный силовой ключ
BTT6030 представляет собой двухканальный интеллектуальный высоковольтный силовой ключ с сопротивлением 32 мОм, выполненный в корпусе PG-TDSO-14 с открытой площадкой. Эта интегральная схема обладает комплексными функциями защиты и диагностики, используя передовую технологию Smart6. Специально разработанный для требовательных автомобильных сред, он эффективно управляет лампами мощностью до 3 x P21W24V или 1 x 70W 24V, а также системами светодиодного освещения.
Технические характеристики BTT6030
| Параметр |
Значение |
| Серия |
PROFET® |
| Тип ключа |
Общего назначения |
| Количество выходов |
2 |
| Соотношение - Вход:Выход |
1:1 |
| Конфигурация выхода |
Высокий уровень |
| Тип выхода |
N-канальный |
| Интерфейс |
Вкл/Выкл |
| Напряжение - Нагрузка |
5В ~ 36В |
| Напряжение - Питание (Vcc/Vdd) |
Не требуется |
| Ток - Выход (Макс.) |
4А |
| Rds на (Тип.) |
32 мОм |
| Тип входа |
Неинвертирующий |
| Защита от сбоев |
Ограничение тока (фиксированное), обнаружение обрыва нагрузки, защита от перегрева, защита от перенапряжения |
| Рабочая температура |
-40°C ~ 150°C (TJ) |
| Тип монтажа |
Поверхностный монтаж |
| Корпус поставщика |
PG-TDSO-14-31 |
| Корпус / Корпус |
14-SOIC (0.154", ширина 3.90 мм) с открытой площадкой |
Ключевые особенности BTT6030
- Двухканальная конструкция устройства
- Очень низкое потребление тока в режиме ожидания
- Логические входы, совместимые с 3,3 В и 5 В
- Защита от электростатического разряда (ESD)
- Оптимизированная электромагнитная совместимость
- Логическая земля независима от земли нагрузки
- Очень низкий ток утечки DMOS в выключенном состоянии
- Экологически чистый продукт (соответствует RoHS) и квалификация AEC
Применение BTT6030
- Подходит для резистивных, индуктивных и емкостных нагрузок
- Заменяет электромеханические реле, предохранители и дискретные схемы
- Наиболее подходит для нагрузок с высоким пусковым током, таких как лампы
- Идеально подходит для грузовиков и транспортных систем 12 В и 24 В
