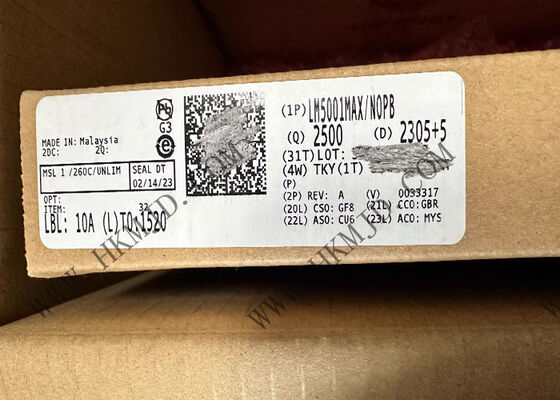

LM5001MAX Чип интегральной схемы 1A высоковольтный коммутатор-регулятор IC с частотой переключения от 50 кГц до 1,5 МГц

Большие изображения : LM5001MAX Чип интегральной схемы 1A высоковольтный коммутатор-регулятор IC с частотой переключения от 50 кГц до 1,5 МГц

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Original Factory
Сертификация:	Lead free / RoHS Compliant
Номер модели:	LM5001MAX

Оплата и доставка Условия:

Количество мин заказа:	10
Цена:	Contact for Sample
Упаковывая детали:	СОИК-8
Время доставки:	5-8 РАБОЧИХ ДНЕЙ
Условия оплаты:	Т/Т,Л/К,Вестерн Юнион

контакт

LM5001MAX Чип интегральной схемы 1A высоковольтный коммутатор-регулятор IC с частотой переключения от 50 кГц до 1,5 МГц

Описание

Номер детали:	LM5001MAX	Топология:	Подъем, обратный ход.
Выходной ток:	1 а	Количество выходов:	1 вывод
Выходное напряжение:	1,26 v до 75 v	Частота переключения:	50 КГц к 1,5 MHz
Выделить:	Интегральная микросхема с выходным током 1 А , Микросхема высоковольтного импульсного регулятора 75 В , Рабочая частота LM5001MAX от 50 кГц до 1

Интегральная схема LM5001MAX

1A Высоковольтная микросхема регулятора в импульсном режиме в корпусе SOIC8

Обзор продукта

Высоковольтный микросхема регулятора LM5001MAX в импульсном режиме интегрирует все необходимые функции для реализации эффективных преобразователей Boost, Flyback, SEPIC и Forward с минимальным количеством внешних компонентов. Этот универсальный регулятор оснащен встроенным 75-В N-канальным MOSFET с ограничением пикового тока 1 А и управлением по току для превосходной производительности.

Технические характеристики

Функция	Повышение, Повышение/Понижение
Конфигурация выхода	Положительный, с возможностью изоляции
Топология	Boost, Flyback, Forward Converter, SEPIC
Тип выхода	Регулируемый
Количество выходов	1
Диапазон входного напряжения	3.1В - 75В
Диапазон выходного напряжения	3.1В - 76В (переключатель)
Выходной ток	800 мА (переключатель)
Частота переключения	50 кГц - 1,5 МГц
Синхронный выпрямитель	Нет
Рабочая температура	-40°C to 125°C (TJ)
Тип монтажа	Поверхностный монтаж
Корпус / Корпус	8-SOIC (0.154", ширина 3.90 мм)
Корпус устройства поставщика	8-SOIC

Основные характеристики

AEC-Q100 Qualified (TJ = -40°C to 125°C)
Встроенный 75-В N-канальный MOSFET
Сверхширокий диапазон входного напряжения от 3,1 В до 75 В
Встроенный высоковольтный регулятор смещения
Регулируемое выходное напряжение с точностью 1,5%
Управление по току с выбираемой компенсацией
Широкополосный усилитель ошибки
Встроенное измерение и ограничение тока
Встроенная компенсация наклона
Ограничение максимального рабочего цикла 85%
Программирование осциллятора одним резистором
Возможность синхронизации осциллятора
Вывод включения / блокировки при пониженном напряжении (UVLO)
Защита от теплового отключения

Применения

Источники питания постоянного тока для промышленного, коммуникационного и автомобильного применения; Топологии Boost, Flyback, SEPIC и Forward Converter

Сопутствующие компоненты в наличии

Номер детали	Корпус
SAF4000EL/103Q23CK	LFBGA364
SAF7770EL/203Z13AK	LFBGA364
SAF7771EL/203Z100K	LFBGA364
S32K311NHT0VLFST	48-LQFP
MFS2301BMMA0EP	QFN48
MFS2302BMBA0EP	QFN48
MFS2303BMMA0EP	QFN48
MFS2320BMMA0EP	QFN48
MIMX9331DVVXMAB	LFBGA-306
SAF4000EL/103Q23BK	LFBGA364

Часто задаваемые вопросы

Ваша продукция оригинальная?

Да, вся продукция оригинальная. Новый оригинальный импорт - наш основной бизнес.

Какие у вас есть сертификаты?

Мы являемся компанией, сертифицированной по стандарту ISO 9001:2015, и членом ERAI.

Можете ли вы поддерживать заказы небольшого количества или образцы? Образец бесплатный?

Да, мы поддерживаем заказы образцов и небольшие количества. Стоимость образцов варьируется в зависимости от ваших требований к заказу и объема проекта.

Как вы отправляете заказы? Это безопасно?

Мы используем основных экспресс-перевозчиков, включая DHL, FedEx, UPS, TNT и EMS. Мы также можем использовать вашего предпочтительного экспедитора. Вся продукция тщательно упаковывается для обеспечения безопасности, и мы несем ответственность за любые повреждения при транспортировке.

Каково время выполнения заказа?

Мы отправляем складские детали в течение 5 рабочих дней. Для товаров, отсутствующих на складе, мы подтвердим время выполнения заказа в зависимости от количества вашего заказа.
