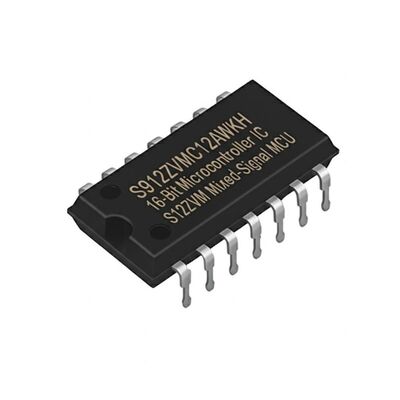

Микроконтроллер S912ZVMC12AWKH MCU
16-битный микроконтроллер смешанных сигналов S12 MagniV® для автомобильных и промышленных систем управления двигателями.
Обзор продукта
S912ZVMC12AWKH предлагает самое компактное, эффективное и масштабируемое решение для управления 3-фазными двигателями для приложений управления бесщеточными двигателями постоянного тока (BLDC), синхронными двигателями с постоянными магнитами (PMSM) или двигателями с переключением реактивного сопротивления (SRM) в промышленном и автомобильном секторах.
Этот микроконтроллер интегрирует регулятор напряжения от 12 В до 5 В, физический уровень LIN или CAN и блок управления затвором (GDU) для управления шестью силовыми MOSFET.
Технические характеристики
| Серия | S12 MagniV |
|---|
| Ядро процессора | S12Z |
|---|
| Размер ядра | 16-бит |
|---|
| Скорость | 50 МГц |
|---|
| Подключения | CANbus, SCI, SPI |
|---|
| Периферия | DMA, POR, PWM, WDT |
|---|
| Количество входов/выходов | 31 |
|---|
| Размер памяти программ | 128 КБ (128K x 8) |
|---|
| Тип памяти программ | FLASH |
|---|
| Размер EEPROM | 512 x 8 |
|---|
| Размер RAM | 8K x 8 |
|---|
| Напряжение питания | 3,5 В ~ 40 В |
|---|
| Преобразователи данных | A/D 9x12b SAR |
|---|
| Тип осциллятора | Внешний, внутренний |
|---|
| Рабочая температура | -40°C ~ 150°C (TA) |
|---|
| Тип монтажа | Поверхностный монтаж |
|---|
| Корпус устройства поставщика | 64-HLQFP (10x10) |
|---|
| Корпус / Корпус | 64-LQFP с открытой площадкой |
|---|
Основные характеристики
- Улучшенное ядро S12Z с частотой шины 50 МГц
- Флэш-память 16 КБ - 256 КБ (ECC)
- EEPROM 128B - 1 КБ (ECC)
- ОЗУ 2 КБ - 32 КБ (ECC)
- 6-канальный PMF 15-битный ШИМ для управления двигателем с мертвым временем, управление неисправностями
- Двухканальный 12-битный аналого-цифровой преобразователь (АЦП)
- Программируемый блок запуска (PTU) для синхронизации преобразований АЦП
- Диапазон рабочих напряжений от 3,5 до 20 вольт
- Физический уровень CAN (только в S12ZVMC256)
- Физический уровень LIN (только в S12ZVML128, S12ZVML64, S12ZVML32 и S12ZVML31)
- Блок управления затвором (GDU) для шести силовых MOSFET
- До 2 операционных усилителей для измерения/определения тока
Приложения
Автомобильная промышленность:
- Отопление, вентиляция и кондиционирование воздуха (HVAC)
Потребительская электроника:
- Кондиционирование воздуха (AC)
- Носимые устройства
- Крупная бытовая техника
- Роботизированные устройства
- Малые и средние приборы
Промышленность:
- 3-фазный асинхронный двигатель переменного тока
- Управление бесщеточным двигателем постоянного тока (BLDC)
- Управление движением и робототехника
- Приводы двигателей
- Синхронный двигатель с постоянными магнитами (PMSM)
- Интеллектуальная розетка
- Умные часы и браслеты
- Мониторы жизненно важных показателей
Сопутствующие компоненты в наличии
| Номер детали | Корпус |
|---|
| NDSH30120CDN | TO-247-3 |
| NDSH40120C-F155 | TO-247-2 |
| NL17SZU04ADFT2G | SC-88A |
| NL27WZU04ADBVT1G | SC-74 |
| NTMFS0D7N04XMT1G | 5-DFN |
| NVBG1000N170M1 | D2PAK-7 |
| LX34311T-H/ST | SSOP-14 |
| PIC12LF1552T-E/MU | UDFN-8 |
| RN171-I/RM441 | МОДУЛЬ |
| ATMEGAS64M1-MA-HP | 32-TQFP |
| ATSAMV71Q21B-CBVAO | LQFP144 |
| MLX90394RLD-AAA-000-SP | 6-UTQFN |
| MLX90416KLD-AAA-004-RE | TO-39 |
| MLX90418KLD-AAA-004-RE | TO-39 |
| MLX92241LUA-BAA-119-CA | TO-92-3 |
| MLX90513GGO-CAA-100-SP | TSSOP-16 |
| MLX90830LXG-BAF-002-RE | SOIC16 |
| MLX91231KDC-BBA-000-RE | 8-SOIC |
| MLX90394RLD-AAA-000-RE | 6-UTQFN |
| MLX90394RLD-AAA-001-RE | 6-UTQFN |
| MLX90830LXG-BAG-003-RE | SOIC16 |
| MLX90822GXP-BAB-305-RE | SMP-7 |
| MLX90513GGO-CAA-180-RE | TSSOP-16 |
| MLX90513GGO-CAA-100-RE | TSSOP-16 |
| QPA3325SR | МОДУЛЬ |
| QPM2101SR | МОДУЛЬ |
| QPA1008TR7 | QFN-28 |
| QPC0542TR7 | QFN-12 |
| ACT88325VA122SR | WLCSP-36 |
| ACT88321VU107-T | BGA |
