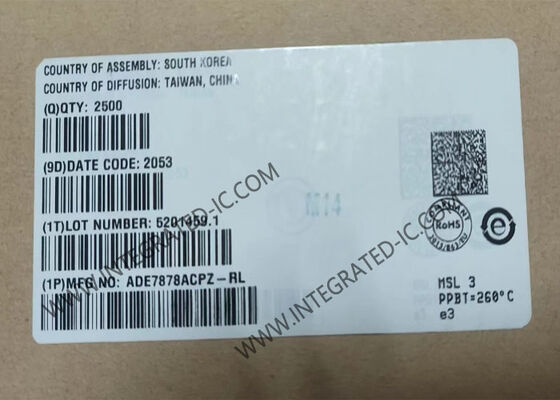

Интегральная микросхема ADE7878ACPZ
Высокоточная ИС для трехфазного измерения электрической энергии в корпусе LFCSP40 с последовательными интерфейсами и гибкими импульсными выходами для комплексных задач по измерению энергии.
Обзор продукта
ADE7878ACPZ — это прецизионная интегральная схема для измерения трехфазной электрической энергии, которая включает в себя сигма-дельта аналого-цифровые преобразователи второго порядка, цифровой интегратор, опорную схему и комплексные возможности обработки сигналов. Это решение на основе DSP с фиксированной функцией выполняет измерение полной (основной и гармонической) активной, реактивной и полной энергии, а также расчеты среднеквадратичных значений.
Технические характеристики
| Параметр |
Ценить |
| Входное сопротивление |
400кОм |
| Ошибка измерения |
0,2% |
| Напряжение — вход/выход высокий |
2В, 2,4В |
| Напряжение — вход/выход низкий |
0,4 В, 0,8 В |
| Текущий - Поставка |
20 мА |
| Напряжение питания |
2,8 В ~ 3,7 В |
| Тип счетчика |
3 фазы |
| Рабочая температура |
-40°С ~ 85°С |
| Тип монтажа |
Поверхностный монтаж |
| Пакет/кейс |
40-WFQFN Открытая колодка, CSP |
| Пакет устройств поставщика |
40-LFCSP-WQ (6x6) |
Ключевые особенности
- Вход питания от батареи для отсутствия нейтральной работы
- Измерения фазового угла с типичной погрешностью 0,3°
- Широкий диапазон напряжения питания: от 2,4 В до 3,7 В.
- Опорное напряжение 1,2 В с возможностью внешней перегрузки
- Работа от одного источника питания 3,3 В
- Корпус LFCSP на 40 выводов, не содержит свинца
- Рабочая температура: от -40°C до +85°C.
- Гибкие последовательные интерфейсы I2C, SPI и HSDC.
- Высокоточное соответствие стандартам EN 50470-1, EN 50470-3, IEC 62053-21, IEC 62053-22 и IEC 62053-23.
- Совместимость с 3-фазными, 3- или 4-проводными сетями (треугольник или звезда).
- Измерение полной и основной активной/реактивной/ полной энергии
- Погрешность менее 0,1% в динамическом диапазоне 1000:1 при 25°C
- Поддержка трансформатора тока и датчиков тока di/dt.
Основные приложения
Системы учета электроэнергии для промышленных, коммерческих и коммунальных предприятий, требующих высокоточного измерения трехфазной мощности.
