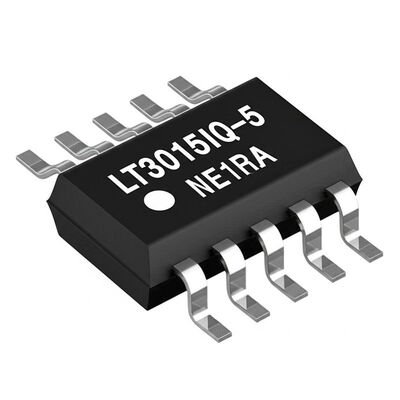

Интегральная микросхема LT3015IQ-5
1,5A малошумящий отрицательный линейный регулятор с прецизионным ограничением тока
Обзор продукта
LT3015IQ-5 - это малошумящий отрицательный линейный регулятор с низким падением напряжения и быстрой переходной характеристикой. Это устройство обеспечивает выходной ток до 1,5 А при типичном падении напряжения 310 мВ. Рабочий ток покоя обычно составляет 1,1 мА и падает до <1μA в режиме отключения. Ток покоя хорошо контролируется при падении напряжения, что делает его идеальным для чувствительных к шуму приложений.
Основные характеристики
| Параметр |
Значение |
| Конфигурация выхода |
Отрицательная |
| Тип выхода |
Фиксированный |
| Количество регуляторов |
1 |
| Напряжение - вход (макс.) |
-30 В |
| Напряжение - выход (мин/фиксир.) |
-5 В |
| Падение напряжения (макс.) |
0,68 В при 1,5 А |
| Ток - выход |
1,5 А |
| Ток - покой (Iq) |
2,4 мА |
| Ток - питание (макс.) |
70 мА |
| PSRR |
58 дБ (120 Гц) |
| Функции управления |
Включение |
| Функции защиты |
Перегрузка по току, перегрев, обратная полярность |
| Рабочая температура |
-40°C ~ 125°C |
Основные особенности
- Выходной ток: 1,5 А
- Падение напряжения: 310 мВ
- Прецизионное ограничение тока с обратной связью
- Низкий выходной шум: 60μVRMS (от 10 Гц до 100 кГц)
- Низкий ток покоя: 1,1 мА
- Прецизионная логика включения/выключения положительного или отрицательного напряжения
- Быстрая переходная характеристика
- Широкий диапазон входного напряжения: от -1,8 В до -30 В
- Регулируемый диапазон выходного напряжения: от -1,22 В до -29,3 В
- Фиксированное выходное напряжение: -2,5 В, -3 В, -3,3 В, -5 В, -12 В, -15 В
- Контролируемый ток покоя при падении напряжения
- Ток покоя <1μA в режиме отключения
- Стабилен с выходным конденсатором 10μF
- Стабилен с керамическими, танталовыми или алюминиевыми конденсаторами
- Термическое ограничение с гистерезисом
- Защита от обратного выходного напряжения
- Доступен в 5-выводных корпусах TO-220 и DD-Pak, улучшенных по тепловым характеристикам 12-выводных MSOP и 8-выводных корпусах DFN размером 3 мм * 3 мм * 0,75 мм
Применения
- Пострегулятор для импульсных источников питания
- Источники отрицательного напряжения
- Малошумящие приборы
- Промышленные источники питания
- Отрицательное дополнение к LT1963A
