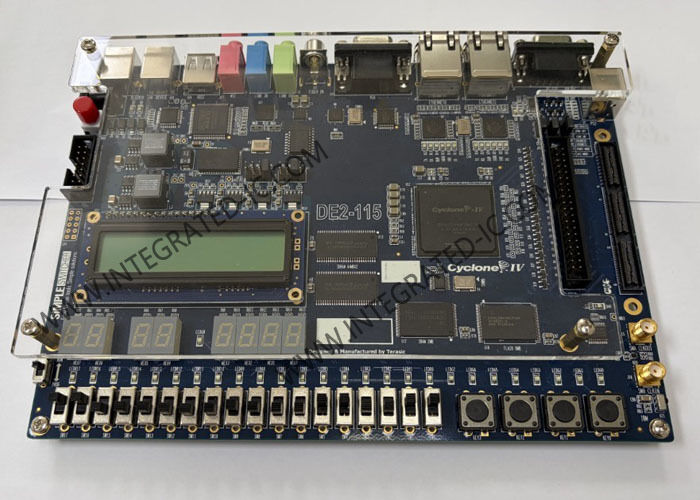

DE2-115 Встроенные решения EP4CE115 Cyclone IV E FPGA Development And Education Kit
DE2-115 FPGA Development and Education Kit оснащен устройством Cyclone IV E, предназначенным для удовлетворения растущего спроса на универсальные недорогие решения в области мобильного видео, голоса, доступа к данным,и высококачественных приложений визуализацииЭта платформа обеспечивает оптимальный баланс между эффективностью затрат, энергопотреблением и комплексными возможностями логики, памяти и DSP.
Основные спецификации FPGA
Оснащенный устройством Cyclone EP4CE115, DE2-115 предлагает 114 480 логических элементов (LEs) - самый большой доступный в серии Cyclone IV E - наряду с 3,9 Мбит оперативной памяти и 266 множителями.Эта конфигурация обеспечивает превосходную функциональность и снижение энергопотребления по сравнению с устройствами Cyclone предыдущего поколения.
Ключевые особенности
Устройство FPGA
- Cyclone® IV EP4CE115 FPGA
- 114,480 логических элементов (LEs)
- 3,888 Кбит встроенная память
- 266 встроенных мультипликаторов 18 x 18
- 4 PLL общего назначения
- 528 пользователей
Конфигурация и программирование
- Устройство серийной конфигурации EPCS64
- Встроенная схема USB-Blaster
- Поддержка конфигурации режимов JTAG и AS
Ресурсы памяти
- 128 МБ (32 Мх32 бит) SDRAM
- 2 МБ (1Мх16) SRAM
- 8 МБ (4Мх16) Флэш с 8-битным режимом
- 32 Кбит EEPROM
Интерфейс пользователя
- 18 переключателей и 4 кнопки
- 18 красных и 9 зеленых светодиодов
- Восемь 7-сегментных дисплеев
Аудио и дисплей
- 24-битный кодер/декодер (CODEC)
- Включатели для ввода, вывода и микрофона
- Модуль LCD 16x2
Соединение и расширение
- Два порта Gigabit Ethernet с поддержкой 10/100/1000
- 172-контактная высокоскоростная мезанинная карта (HSMC)
- Коннекторы USB типа A и B (совместимые с USB 2.0)
- Порт расширения с 40-упорным
- Коннектор VGA-выхода с высокоскоростными тройными DAC
- Серийный разъем DB-9 (RS232 с регулировкой потока)
- Коннектор PS/2 для мыши или клавиатуры
- Разъем для SD-карты с SPI и 4-битным режимом SD
Дополнительные особенности
- Три входа в часовые колебатели 50 МГц
- Коннекторы SMA для внешнего ввода/вывода часов
- Модуль инфракрасного приемника с дистанционным управлением
- Телевизионный декодер (NTSC/PAL/SECAM) с включенным телевизором разъемом
- Настольный вход постоянного тока с регулировщиками переключения и спуска
Содержание упаковки
Altera DE2-115 Board, Altera Complete Design Suite DVD for Windows, DE2-115 System CD, Power DC Adapter 12V/2A, USB-кабель программирования, два одноприкосновных заголовка, две проволочные ленты (черные и красные),Шесть кремниевых ступенек, пульт дистанционного управления
