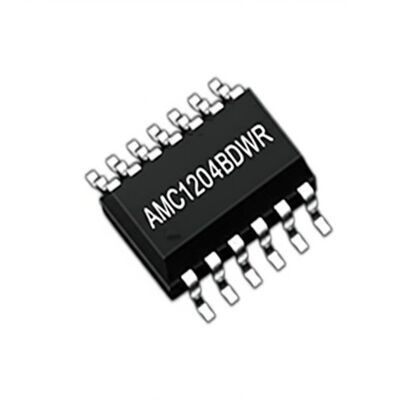

AMC1204BDWR интегральная схема чип
20 МГц изолированный модулятор дельта-сигмы в пакете SOIC16
Обзор продукции
AMC1204BDWR представляет собой 1-битный цифровой выход, изолированный дельта-сигма (ΔΣ) модулятор, который может работать на частоте до 20 МГц.Цифровая изоляция выхода модулятора обеспечивается барьером диоксида кремния (SiO2), который очень устойчив к магнитным помехам.
Это устройство обеспечивает одночиповое решение для измерения небольших сигналов через шунтовые резисторы в изолированных барьерных приложениях.Эти резисторы обычно используются для обнаружения тока в инверторах управления двигателем, экологически чистых энергетических систем и различных промышленных применений.
Технические спецификации
| Параметр |
Стоимость |
| Тип |
Модулятор |
| Количество каналов |
1 |
| Резолюция |
16 бит |
| Коэффициент выборки |
78 км в секунду. |
| Интерфейс данных |
ППИ |
| Источник питания |
Аналоговые и цифровые |
| Напряжение |
3.3В, 5В |
| Операционная температура |
-40°C до 105°C |
| Тип установки |
Поверхностный монтаж |
| Пакет / чемодан |
16-SOIC (0,295", 7,50 мм в ширину) |
| Пакет изделий поставщика |
16-SOIC |
Ключевые особенности
- диапазон входного напряжения ± 250mV, оптимизированный для шунтовых резисторов
- Рабочее напряжение: 1200 VPEAK
- Временная устойчивость: 15 кВ/μs
- Высокий иммунитет к электромагнитному полю
- Высокая производительность кондиционера:
- SNR: 84 дБ (минимум)
- THD: -80 дБ (максимум)
- Отличная точность постоянного тока:
- INL: ±8 LSB (максимум)
- Ошибка увеличения: ± 2% (максимум)
- Внешний вход часов для более простой синхронизации
- Полная спецификация в расширенном диапазоне промышленных температур
Заявления
Ощущение тока на основе шунтового сопротивления в:
- Управление двигателем
- Системы зеленой энергетики
- Приложения для инверторов
- Бесперебойные источники питания
