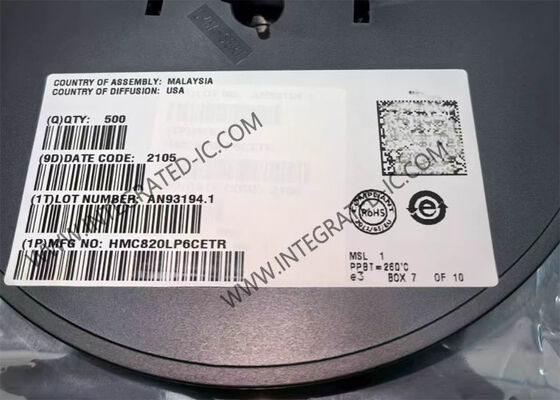

HMC820LP6CETR Интегральная микросхема 5,1 ГГц Синтезатор частоты с дробной N и фазовой автоподстройкой частоты
HMC820LP6CETR — это полнофункциональный синтезатор частоты с дробной фазовой автоподстройкой частоты (ФАПЧ) и встроенным генератором, управляемым напряжением (ГУН). Этот усовершенствованный синтезатор оснащен встроенным малошумящим ГУН с трехдиапазонным выходом, подсистемой автокалибровки для настройки низковольтного ГУН, цифровым фазовым детектором, прецизионно управляемой накачкой заряда, малошумящим делителем опорного тракта и дробным делителем.
Технические характеристики
| Параметр |
Ценить |
| ФАПЧ |
Да |
| Вход |
Часы |
| Выход |
Часы |
| Количество цепей |
1 |
| Соотношение – Вход:Выход |
1:1 |
| Дифференциал — Вход:Выход |
Нет/Да |
| Частота - Макс. |
5,1 ГГц |
| Делитель/Множитель |
Да/Да |
| Напряжение питания |
3 В ~ 5,2 В |
| Рабочая температура |
-40°С ~ 85°С |
| Тип монтажа |
Поверхностный монтаж |
| Пакет/кейс |
40-VFQFN Открытая колодка |
Ключевые особенности
- Полоса пропускания РФ: 1095–1275, 2190–2550, 4350–5100 МГц
- Дробный или целочисленный режимы
- 19-битный прескалер
- Сверхнизкий фазовый шум: -105 дБн/Гц в полосе (типично)
- Показатель качества (FOM): -227 дБн, целое число
- Размер шага 24 бита, разрешение 3 Гц (типичное)
- 200 МГц, 14-битный вход опорного тракта
- Предотвращение скольжения цикла
- 40 выводов 6x6 мм для поверхностного монтажа Упаковка: 36 мм²
Приложения
- Инфраструктура сотовой связи/4G
- Ретрансляторы и фемтосоты
- Оборудование для тестирования связи
- Оборудование кабельного телевидения
- Приложения с фазированной решеткой
- Замена ДДС
- Радиостанции с очень высокой скоростью передачи данных
