MP6536DU-LF 26В 3-канальный драйвер полумоста с выходным током 5.5A, корпус QFN40

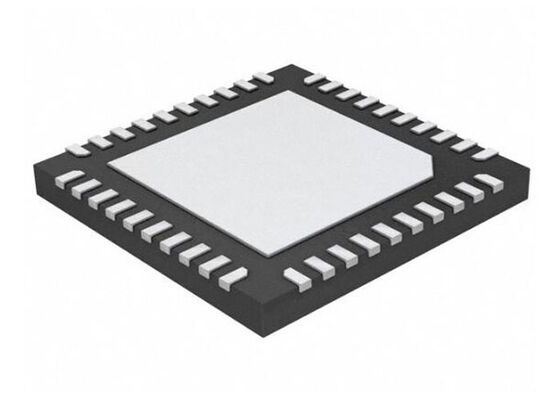

Большие изображения : MP6536DU-LF 26В 3-канальный драйвер полумоста с выходным током 5.5A, корпус QFN40

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Original Factory
Сертификация:	Lead free / RoHS Compliant
Номер модели:	MP6536DU-LF

Оплата и доставка Условия:

Количество мин заказа:	10
Цена:	Contact for Sample
Упаковывая детали:	КФН-40
Время доставки:	5-8 рабочих дней
Условия оплаты:	T/T, L/C, Western Union

контакт

MP6536DU-LF 26В 3-канальный драйвер полумоста с выходным током 5.5A, корпус QFN40

Описание

Part Number:	MP6536DU-LF	Output Current:	5.5 A
Pd - Power Dissipation:	4.2 W	Voltage - Supply:	5V ~ 26V
Rds On (Typ):	140mOhm LS + HS	Operating Temperature:	-40°C ~ 125°C (TJ)
Выделить:	ИС драйвера 26 В , 3-канальный драйвер полумоста , Интегральная микросхема с выходным током 5

MP6536DU-LF Микросхема интегральная 26В 3-канальный драйвер полумоста QFN40

MP6536DU-LF - это 3-канальная микросхема драйвера полумоста, разработанная специально для управления 3-фазными бесщеточными двигателями постоянного тока. Этот передовой компонент включает в себя комплексные функции защиты, включая режим отключения при низком токе, режим ожидания, защиту от пониженного напряжения на входе, ограничение тока, тепловое отключение и выходной сигнал флага неисправности.

Спецификации продукта

Параметр	Значение
Конфигурация выхода	Полумост (3)
Применения	Двигатели постоянного тока, общего назначения
Интерфейс	Логика, ШИМ
Тип нагрузки	Емкостная
Технология	Силовой MOSFET
Rds On (Typ)	140 мОм LS + HS
Ток - выход / канал	5.5A
Ток - пиковый выходной	5.5A
Напряжение - питание	5В ~ 26В
Напряжение - нагрузка	5В ~ 26В
Рабочая температура	-40°C ~ 125°C (TJ)
Особенности	Схема подкачки
Защита от неисправностей	Ограничение тока, перегрев, короткое замыкание, UVLO
Тип монтажа	Поверхностный монтаж
Корпус / Корпус	40-VFQFN с открытой площадкой
Корпус устройства поставщика	40-QFN (5x5)

Основные характеристики

Диапазон рабочих напряжений от 5 В до 26 В
Возможность пикового выходного тока ±5,5 А
Поддержка частоты ШИМ до 1 МГц
Защищенные встроенные силовые ключи 0,14Ω
Время переключения 10 нс
Ограничение тока для всех ключей
Внутренняя защита от пониженного напряжения
Внутренняя тепловая защита
Защита от короткого замыкания
Выходной флаг неисправности для мониторинга системы

Основные области применения

3-фазные системы привода BLDC-двигателей
