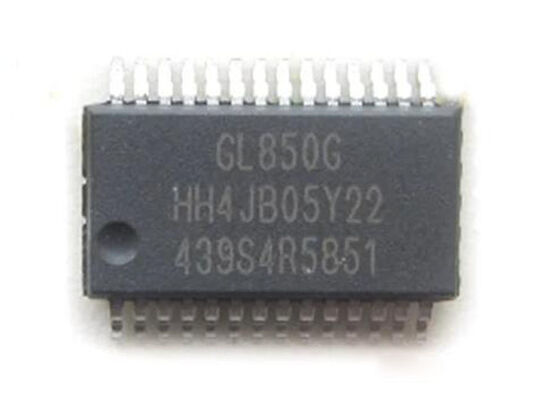

GL850G интегральный микросхема 480Mb/s USB 2.0 Хаб контроллер
GL850G - это контроллер USB 2.0 Hub, который интегрирует в один чип регуляторы падания напряжения от 5 В до 3,3 В и от 3,3 В до 1,8 В, исключая необходимость в внешних компонентах LDO.Пиновый пульт питания поддерживает как высокие, так и низкие переключатели питания, обеспечивая большую гибкость в выборе компонентов.
Этот контроллер оснащен встроенным 8-разрядным процессором RISC, который управляет регистрами управления/статуса и отвечает на запросы USB-хоста.Программное обеспечение контролирует вход/выход (GPIO) для доступа к внешней EEPROM, позволяющий настраивать PID и VID по определению внешней EEPROM.
Технические спецификации
| Категория продукции |
IC интерфейса USB |
| Тип продукции |
Контроллеры USB |
| Тип контроллера |
USB контроллер Хаб |
| Стил монтажа |
SMD/SMT |
| Пакет / чемодан |
SSOP-28 |
| Стандартный |
USB 2.0 |
| Коэффициент данных |
480 Мбит/с |
| Диапазон напряжения питания |
3 В - 5,5 В |
| Рабочий ток подачи |
52.4 мА |
| Операционная температура |
от 0°C до +85°C |
| Тип интерфейса |
USB |
| Количество портов |
5 Порт |
| Рабочее напряжение питания |
3.3 В, 5 В |
Ключевые особенности
- Соответствует спецификации USB Ревизия 2.0
- Поддержка 4/3/2 портов вниз по течению через конфигурацию I/O pin
- Вверх по течению порт поддерживает как высокоскоростной (HS), так и полный скоростной (FS) транспорт
- Дополнительные порты поддерживают движение по скоростям HS, FS и LS
- 1 управляющая труба (конечная точка 0, 64-байтовая полезная нагрузка данных) и 1 прерывающая труба (конечная точка 1, 1 байтовая полезная нагрузка данных)
- Обратная совместимость со спецификацией USB Ревизия 1.1
- 8-битный микропроцессор с архитектурой RISC
- USB оптимизированный набор инструкций с производительностью 6 MIPS @ 12MHz
- 64-байтовая оперативная память и 2K маска ROM
- Поддержка индивидуальных PID, VID с помощью чтения внешней EEPROM
- Конфигурация порта в нижнем направлении по внешней EEPROM
- Интегрированный USB 2.0 приемопередатчик
- Встроенный вверх по течению 1.5KΩ и вниз по течению 15KΩ
- Встроенный серийный резистор для сигналов USB
- Соответствует требованиям к мощности шины
- Автоматическое переключение между режимами самозанятого и автобусному
- Поддержка комбинированного устройства (несъемного в низовых портах) с помощью конфигурации I/O pin
- Поддержка конфигурируемого несъемного устройства
- Встроенный PLL поддерживает внешний кристаллический вход с частотой 12 МГц / часы осциллятора
- Встроенный регулятор от 5 до 3,3 В
- Низкое потребление энергии
- Улучшенные драйверы выпуска с контролем скорости сброса для сокращения EMI
- Внутреннее обнаружение сбоев питания для восстановления ESD
- Конфигурация портов ниже поток через GPIO без внешней EEPROM
Заявления
- Самостоятельный USB-хаб
- USB-хаб материнской платы ПК, стыковка ноутбука
- Игровая консоль
- Ключ для ЖК-монитора
- Любое соединенное устройство, требующее функциональности USB-хаба
