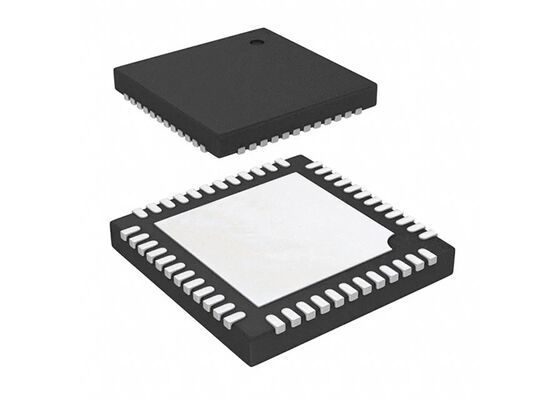

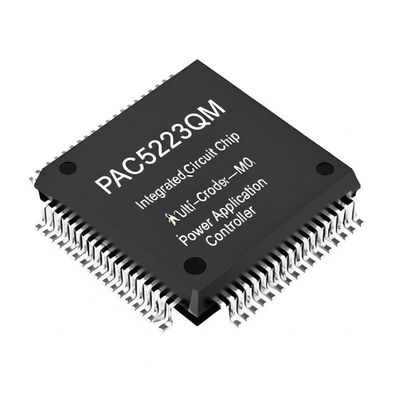

Интегральная схема PAC5223QM, микросхема Arm Cortex-M0, многорежимный контроллер питания
PAC5223QM является частью комплексного портфеля продуктов Power Application Controller® (PAC) от Active-Semi, специально оптимизированных для управления и питания интеллектуальных энергоэффективных приборов, устройств и оборудования следующего поколения. Этот усовершенствованный контроллер приложений интегрирует 32-битное микроконтроллерное ядро Arm® Cortex®-M0 с частотой 50 МГц с запатентованными Multi-Mode Power Manager™, Configurable Analog Front End™ и Application Specific Power Drivers™ от Active-Semi для создания компактных систем питания на основе микроконтроллеров и систем общего назначения для цифровых источников питания и приложений управления двигателями.
Спецификации продукта
| Применения |
Интеллектуальные энергоэффективные приборы, устройства и оборудование |
| Основной процессор |
ARM® Cortex®-M0 |
| Тип памяти программ |
FLASH (32 КБ) |
| Серия контроллеров |
PAC™ |
| Размер ОЗУ |
8K x 8 |
| Интерфейс |
I2C, SPI, SWD, UART |
| Количество входов/выходов |
25 |
| Рабочая температура |
-40°C ~ 105°C |
Основные характеристики
Запатентованный Multi-Mode Power Manager
- Многорежимный контроллер импульсного источника питания, настраиваемый для высоковольтных понижающих SEPIC или обратноходовых топологий AC/DC
- Питание постоянного тока до 70 В или вход переменного тока
- 4 линейных регулятора с управлением питанием и гибернацией
- Мониторинг питания и температуры, предупреждение и обнаружение неисправностей
Запатентованный Configurable Analog Front End
- 10 аналоговых входных/выходных контактов
- 3 дифференциальных программируемых усилителя усиления
- 4 однополярных программируемых усилителя усиления
- 10 компараторов
- 2 ЦАП (10-битный и 8-битный)
Запатентованные Application Specific Power Drivers
- 3 драйвера нижнего плеча и 3 драйвера верхнего плеча с возможностью управления затвором 1 А
- Настраиваемые задержки и быстрая защита от неисправностей
Основные характеристики микроконтроллера
- 32-битное микроконтроллерное ядро Arm Cortex-M0 с частотой 50 МГц
- Быстрый однотактный умножитель 32-бит x 32-бит
- 24-битный таймер SysTick
- Контроллер прерываний с вложенными векторами (NVIC) с 20 внешними прерываниями
- Контроллер прерываний пробуждения, позволяющий использовать режимы сна для экономии энергии
- Тактирование, позволяющее работать с низким энергопотреблением
- 32 КБ FLASH и 8 КБ SRAM памяти
- 10-битный АЦП 1µs с механизмом управления несколькими входами/несколькими выборками
- 9 входов АЦП, включая вход от настраиваемого аналогового интерфейса
Характеристики ввода/вывода и тактирования
- 3,3 В входы/выходы с 3 входами/выходами общего назначения с трехстабильным состоянием и выделенным аналоговым входом в АЦП
- Истинные 5 В входы/выходы с 12 входами/выходами общего назначения с трехстабильным состоянием, подтягивающим и подтягивающим резистором и выделенным питанием ввода/вывода
- Настраивается как истинные 5 В или 3,3 В входы/выходы
- Гибкий тактовый генератор и ФАПЧ от внутреннего генератора 2%, кольцевого генератора, внешнего тактового сигнала или кварца
Синхронизация и связь
- 9 генераторов синхронизации, включая четыре 16-битных таймера с до 16 блоками PWM/CC и 7 независимыми контроллерами мертвого времени
- 24-битный сторожевой таймер (4 с или 8 с)
- 24-битные часы реального времени
- 24-битный таймер SysTick
- Таймер пробуждения для режимов сна от 0,125 с до 8 с
- Интерфейсы связи SPI, I2C и UART
- Интерфейс отладки SWD с функцией отключения интерфейса
Применения
- Электроинструменты
- Садовые инструменты
- Белые товары
- Встроенные регуляторы скорости
- Контроллеры двигателей
