AM2432BKFGHIALXR Ситара Микроконтроллер MCU 800 МГц Двухъядерный промышленный класс для двигателей и ПЛК

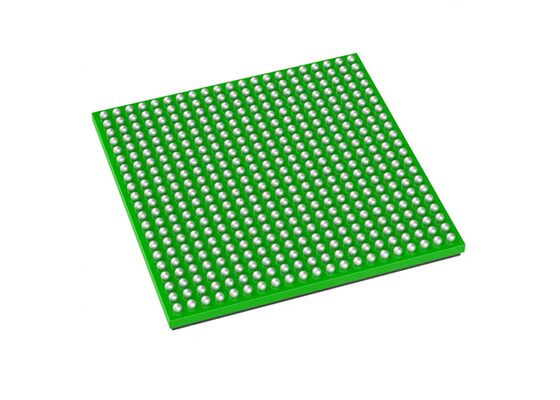

AM2432BKFGHIALXR Микроконтроллер MCU 800 МГц Dual-Core Sitara™ Микроконтроллер 293-VFBGA

Описание продукта AM2432BKFGHIALXR
AM2432BKFGHIALXR - это расширение промышленного портфолио Sitara в сторону высокопроизводительных микроконтроллеров. Устройство AM243x разработано для промышленных применений, таких как приводы двигателей и модули удаленного ввода/вывода, которые требуют сочетания коммуникаций в реальном времени и обработки данных.

Характеристики AM2432BKFGHIALXR

Особенности AM2432BKFGHIALXR
До 2× двухъядерных подсистем Arm Cortex-R5F MCU, работающих на частоте до 800 МГц, с высокой степенью интеграции для обработки в реальном времени
Кластеры Dual-core Arm Cortex-R5F поддерживают двухъядерный и одноядерный режимы работы
32 КБ I-cache и 32 КБ D-cache на ядро R5F с SECDED ECC во всех запоминающих устройствах
Одноядерный: 128 КБ TCM на кластер (128 КБ TCM на ядро R5F)
Двухъядерный: 128 КБ TCM на кластер (64 КБ TCM на ядро R5F)
1× Одноядерный Arm Cortex-M4F MCU с частотой до 400 МГц
256 КБ SRAM с SECDED ECC
До 2 МБ встроенной ОЗУ (OCSRAM) с SECDED ECC:
Может быть разделена на меньшие банки с шагом 256 КБ для 8 отдельных банков памяти
Каждый банк памяти может быть выделен одному ядру для облегчения разделения задач программного обеспечения
Подсистема DDR (DDRSS)
Поддерживает типы памяти LPDDR4, DDR4
16-битная шина данных со встроенной ECC
Поддерживает скорости до 1600 МТ/с
Контроллер безопасности управления устройством (DMSC-L)
Централизованный системный контроллер SoC
Управляет системными службами, включая начальную загрузку, безопасность и управление тактированием/сбросом/питанием
Связь с различными обрабатывающими блоками через менеджер сообщений
Упрощенный интерфейс для оптимизации неиспользуемой периферии
Встроенная функция отладки через интерфейсы JTAG и Trace)
Подсистема перемещения данных (DMSS)
Block Copy DMA (BCDMA)
Packet DMA (PKTDMA)
Secure Proxy (SEC_PROXY)
Ring Accelerator (RINGACC)
Подсистема синхронизации времени
Модуль Central Platform Time Sync (CPTS)
Менеджер таймеров (TIMERMANAGER) с 1024 таймерами
Маршрутизаторы прерываний событий синхронизации времени и сравнения
2× Гигабитные промышленные коммуникационные подсистемы (PRU_ICSSG)
Дополнительная поддержка Profinet IRT, Profinet RT, EtherNet/IP, EtherCAT, Time-Sensitive Networking (TSN) и других сетевых протоколов
Обратная совместимость с 10/100 Мбит PRU-ICSS
Каждый PRU_ICSSG содержит:
3× Ядра PRU RISC на Slice (2× Slice на PRU_ICSSG)
Ядро общего назначения PRU (PRU)
Ядро PRU Real-Time Unit (PRU-RTU)
Ядро PRU Transmit (PRU-TX)
Каждое ядро PRU поддерживает следующие функции:
RAM инструкций с ECC
Broadside RAM
Умножитель с опциональным аккумулятором (MAC)
Аппаратный ускоритель CRC16/32
Byte swap для преобразования Big/Little Endian
Аппаратный ускоритель SUM32 для контрольной суммы UDP
Менеджер задач для поддержки вытеснения
До 2× портов Ethernet
RGMII (10/100/1000)
MII (10/100)
Три RAM данных с ECC
8 банков памяти scratchpad регистров 30 × 32-бит
Контроллер прерываний и менеджер задач
2× 64-битные промышленные Ethernet периферийные устройства (IEP) для временной маркировки и других функций синхронизации времени
18× интерфейсы модуля фильтра Sigma-Delta (SDFM)
Логика короткого замыкания
Логика перегрузки по току
6× интерфейсы многопротокольных интерфейсов энкодера положения
1× Улучшенный модуль захвата (ECAP)
16550-совместимый UART
Выделенные тактовые частоты 192 МГц для поддержки 12 Мбит/с PROFIBUS
Поддерживается безопасная загрузка
Аппаратно-обеспеченная Root-of-Trust (RoT)
Поддержка переключения RoT через резервный ключ
Поддержка защиты от захвата, защиты IP и защиты от отката
Сопроцессор безопасности (DMSC-L) для управления ключами и безопасностью, с выделенным межсоединением на уровне устройства для безопасности
Безопасный сторожевой таймер/таймер/IPC
Широкая поддержка брандмауэра для изоляции
Поддерживается криптографическое ускорение
Криптографический движок, учитывающий сеансы, с возможностью автоматического переключения ключевого материала на основе входящего потока данных
Поддерживает криптографические ядра
AES – размеры ключей 128-/192-/256-бит
SHA2 – размеры ключей 224-/256-/384-/512-бит
DRBG с генератором случайных чисел
PKA (ускоритель открытого ключа) для помощи в обработке RSA/ECC для безопасной загрузки
Отладка безопасности
Безопасный программный управляемый доступ к отладке
Отладка с учетом безопасности
6× портов Inter-Integrated Circuit (I2C)
9× модулей Universal Asynchronous Receive/Transmit (UART)
1× 12-битных аналого-цифровых преобразователей (АЦП)
Настраиваемая частота дискретизации до 4MSPS
8× мультиплексированных аналоговых входов
7× контроллеров Multichannel Serial Peripheral Interfaces (SPI)
3× модулей General-Purpose I/O (GPIO)
9× модулей Enhanced Pulse-Width Modulator (EPWM)
3× модулей Enhanced Capture (ECAP)
3× модулей Enhanced Quadrature Encoder Pulse (EQEP)
2× модулей Modular Controller Area Network (MCAN) с полной поддержкой CAN-FD
2× ядер Fast Serial Interface Transmitter (FSITX)
6× ядер Fast Serial Interface Receiver (FSIRX)

Применения AM2432BKFGHIALXR
Программируемый логический контроллер (ПЛК)
Приводы двигателей
Удаленный ввод/вывод
Роботы автоматизации производства
Промышленные и совместные роботы
Шлюз мониторинга состояния
Коммуникационный модуль
Полевой передатчик
Тестирование и измерения
Промышленные мобильные роботы
Роботы домашней автоматизации
Контроллер общего назначения
