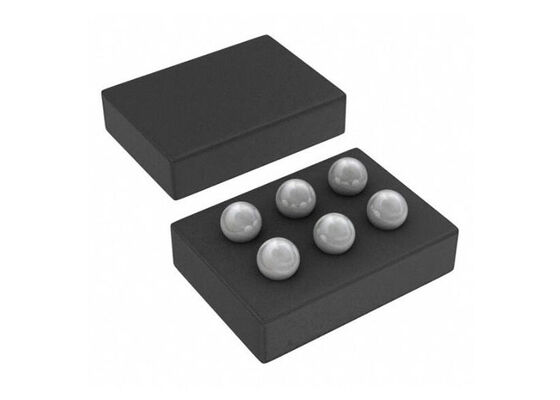

LMG1020YFFR Интегральная схема, микросхема, одноканальный драйвер нижнего плеча затвора DSBGA6
LMG1020YFFR - это одноканальный драйвер нижнего плеча, разработанный специально для управления GaN FET и логическими MOSFET в высокоскоростных приложениях, включая LiDAR, системы измерения времени пролета, распознавание лиц и различные преобразователи мощности, требующие драйверы нижнего плеча.
Обзор продукта
Простота конструкции LMG1020YFFR обеспечивает чрезвычайно малые задержки распространения 2,5 наносекунды и минимальную ширину импульса 1 наносекунду. Мощность драйвера независимо регулируется для переднего и заднего фронтов подключением внешних резисторов между затвором и OUTH и OUTL соответственно.
Технические характеристики
| Параметр |
Значение |
| Конфигурация привода |
Нижнее плечо |
| Тип канала |
Одиночный |
| Количество драйверов |
1 |
| Тип затвора |
MOSFET (N-канальный, P-канальный) |
| Напряжение - питание |
4,75 В ~ 5,25 В |
| Логическое напряжение - VIL, VIH |
1,8 В, 1,7 В |
| Ток - пиковый выходной (ток, поглощение) |
7A, 5A |
| Тип входа |
Инвертирующий, неинвертирующий |
| Время нарастания / спада (тип.) |
375 пс, 350 пс |
| Рабочая температура |
-40°C ~ 125°C (TJ) |
| Тип монтажа |
Поверхностный монтаж |
| Корпус / Корпус |
6-UFBGA, DSBGA |
| Корпус устройства поставщика |
6-DSBGA |
Основные характеристики
- Драйвер нижнего плеча, сверхбыстрый драйвер затвора для GaN и кремниевых полевых транзисторов
- Минимальная ширина входного импульса 1 нс
- Работа до 60 МГц
- Типичная задержка распространения 2,5 нс, максимальная 4,5 нс
- Типичное время нарастания и спада 400 пс
- Пиковые токи источника 7 А и стока 5 А
- Напряжение питания 5 В
- Защита от пониженного напряжения и перегрева
Приложения
- Системы LiDAR
- Лазерные драйверы для измерения времени пролета
- Системы распознавания лиц
- Беспроводные зарядные устройства класса E
- ВЧ резонансные преобразователи мощности
- Синхронный выпрямитель на основе GaN
- Устройства дополненной реальности
