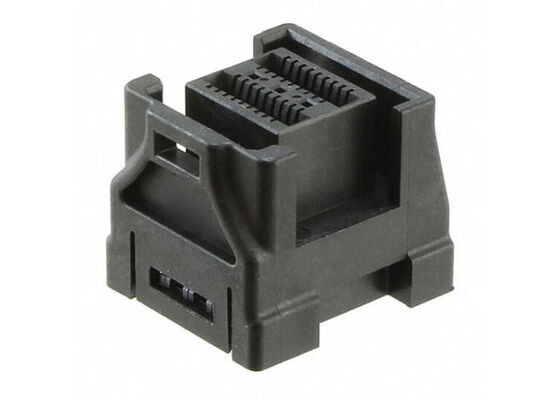

10120666-101LF Разъемы 16POS Mini-SAS HD Next Generation SAS Storage Interface
10120666-101LF - это интерфейс хранения Mini-SAS HD следующего поколения SAS, разработанный для удовлетворения требований к пропускной способности каналов 6 Гбит/с, 12 Гбит/с и 14 Гбит/с, соответствующий или превосходящий спецификации SAS 2.1 и предлагаемые спецификации SAS 3.0. Этот продукт обеспечивает большую плотность портов (11 мм от порта к порту) по сравнению с существующим продуктом MiniSAS 2.0 (19,01 мм от порта к порту).
Спецификации продукта
| Стиль разъема |
Розетка |
| Тип разъема |
SAS, Mini HD |
| Количество контактов |
16 |
| Тип монтажа |
Сквозное отверстие |
| Терминация |
Прессовая посадка |
| Особенности |
Направляющая для платы |
| Покрытие контактов |
Золото |
| Толщина покрытия контактов |
30,0 мкд (0,76 мкм) |
Основные характеристики
Разъем для платы на основе IMLA обеспечивает соответствие критериям электрических характеристик SAS 2.1 и предлагаемых 3.0
Внутренние и внешние разъемы для плат и кабельные сборки предоставляют комплексные решения для приложений
Сборки разъемов/клеток 1X1, 1X2 и 1X4 обеспечивают гибкость проектирования семейства продуктов
Все разъемы и конфигурации плат полностью соответствуют требованиям 6G и 12G, что позволяет использовать одни и те же номера деталей при увеличении скорости системы с 6G до 12G
Металлические клетки на внешних разъемах и кабелях обеспечивают экранирование EMI на 360°, заменяя проблемные эластомерные прокладки EMC
Кабельные сборки предлагаются в конфигурациях 4x и 8x
Одноступенчатая терминация разъема и клетки типа «глазок в игле» обеспечивает стабильное применение к печатной плате
Разгрузка от натяжения внешнего кабеля приводит к осевому тяговому усилию, превышающему 20 фунтов
Конструкция защелки кабеля уменьшает усилие вставки кабеля и проблемы с разъединением
Выступы для вытягивания доступны в нескольких вариантах длины в цвете Pantone 279 для удовлетворения различных потребностей приложений
Функция положительной остановки на литье предотвращает чрезмерное перемещение внешней кабельной сборки при соединении
Гибридные внешние кабели (mini-SAS HD to mini-SAS) обеспечивают обратную совместимость с устаревшим системным оборудованием
Применения
Данные
Серверы
RAID-системы
Стоечные системы хранения
Внешние системы хранения
Интерфейсы SAS/SATA HBA
Хранилище с прямым подключением (DAS)
Коммуникации
Коммутаторы
