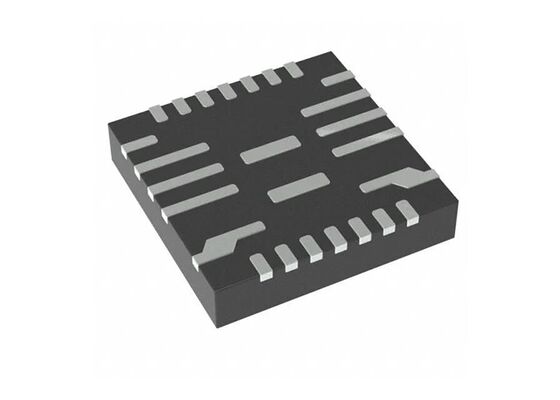

MP6540HGU Чип интегральной схемы 50В 5А Трехфазный бесшовный двигатель постоянного тока
MP6540HGU представляет собой трехфазный бесшовный драйвер постоянного тока, который интегрирует три полумоста, состоящие из шести N-канальных питательных MOSFET, предварительных драйверов, источников питания шлюза и усилителей токоощущения.
Спецификации производительности
MP6540HGU может доставлять до 6A пикового тока и 5A непрерывного выходного тока, исходя из термических и ПКБ условий.Устройство использует внутренний зарядный насос для генерации напряжения питания шлюза для высоких MOSFET, а также схему капельного заряда, которая поддерживает достаточное напряжение привода шлюза для работы при 100% рабочем цикле.
Ключевые преимущества
- Полная интеграция исключает внешние FET и уменьшает размер раствора
- Способность восприятия внутреннего тока
- Наибольший возможный выходный ток в пакете 5 ммx5 мм
- Более низкая общая стоимость решения
Технические характеристики
- 5Рабочее напряжение питания от 5 до 50 В
- Выходной ток 5А / пиковый ток 6А
- Низкий RDS ((ON): HS + LS 50mΩ
- Входы PWM и ENBL
- Внутренний зарядной насос поддерживает 100% цикл работы
- Интегрированные двунаправленные усилители токочувствительных устройств
- Автоматическое синхронное исправление
Заявления
- Двигатели постоянного тока без щетки
- Постоянные синхронные магнитные двигатели
