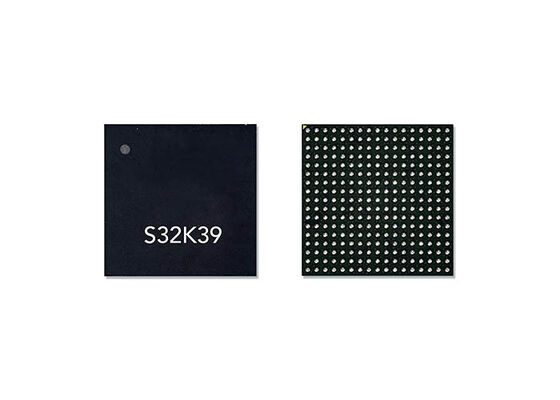

S32K396EHT1MJBS Микроконтроллер MCU
320 МГц ARM Cortex M7 микроконтроллеры для электрификации
Обзор продукции
S32K396EHT1MJBS - это специально разработанный микроконтроллер, специально разработанный для применения в электромобилях (EV), обеспечивающий оптимальное сочетание производительности, интеграции, сетевого подключения,безопасность, и функциональные возможности безопасности.
Ключевые способности
Данный микроконтроллер обеспечивает достаточную вычислительную мощность для управления до одного шестифазного или двух трехфазных двигателей с использованием более 200 кГц циклов управления,при одновременном размещении алгоритмов ИИ/ML или других приложений мониторинга. It supports remote smart actuation applications through Time-Sensitive Networking (TSN) Ethernet for modern zonal vehicle architectures and reduces system costs with ASIL D software resolver and analog integration.
Технические спецификации
| Серия | S32K396 |
| Стил монтажа | SMD/SMT |
| Пакет / чемодан | BGA-289 |
| Ядро | ARM Cortex M7 |
| Размер памяти | 6 МБ |
| Ширина шины | 32 бита |
| Разрешение ADC | 12 бит |
| Максимальная частота часов | 320 МГц |
| Количество вводов/выводов | 237 В/В |
| Размер оперативной памяти данных | 800 кБ |
| Напряжение питания - мин | 2.97 В |
| Напряжение питания - Макс | 5.5 В |
| Минимальная рабочая температура | -40°С |
| Максимальная рабочая температура | +125°С |
| Резолюция DAC | 8 бит |
| Тип оперативной памяти данных | ОЗУ |
| Тип интерфейса | I2C, SPI, UART |
| Чувствительны к влаге | Да, да. |
| Количество каналов ADC | 69 канал |
| Рабочее напряжение питания | 3.3 В, 5 В |
Усовершенствованные функции
- Вычислить:до трех ядер Arm® Cortex®-M7, работающих на частоте 320 МГц, одной пары ядер lockstep, двух ядер, конфигурируемых с помощью разделения блоков, двух сопроцессоров управления двигателями, работающих на частоте 320 МГц (только S32K39-36),программируемый CoolFluxTM DSP, работающий на частоте 160 MHz
- Память:4 МБ или 6 МБ встроенная флэш-память с ECC, до 800 кБ SRAM
- Умные таймеры:Два eFlexPWM (12 ч) с NanoEdge (8 ч), один eMIOS (24 ч), два блока логического управления (LCU)
- Аналогово-цифровой:Семь SAR-ADC (до 69 внешних аналоговых входов), четыре Sigma-Delta ADC, два генератора синусовых волн (SWG), два аналоговых сравнителя
Целевые приложения
- Автомобильные системы
- Система управления аккумуляторами (BMS)
- Инвертор тяги для электромобилей
- Приложения для гибридных электромобилей
Совместимые варианты продукции
| Номер части | Пакет |
|---|
| AGIB023R31B1I1V | 3184-BGA |
| AGIB019R18A1E2VB | 1805-BGA |
| AGIB019R31B1E1VB | 3184-BGA |
| AGIB022R29A2E3V | 2957-BFBGA |
| AGIB022R29A2I2VB | 2957-BGA |
| AGID019R18A2I3E | 1805-BGA |
| AGID019R31B2E2V | 3184-BGA |
| AGID019R31B2E3E | 3184-BGA |
| AGID019R31B2E3V | 3184-BGA |
| AGID023R18A1I1V | 1805-BBGA |
| AGID023R31B2I2VB | 3184-BGA |
| AGFB023R24C2E3E | 2340-BFBGA |
| AGFD023R25A2E3E | 2581-FBGA |
| AGFB008R24D2E3V | 2340-BFBGA |
| AGIB027R31B2I2V | 3184-BGA |
| QPB9850TR7 | LGA-16 |
| QPM0106 | DFN-10 |
| QPL1818TR13 | QFN-16 |
| DW3120TR13 | WLCSP-52 |
| QPC2511SR | QFN |
| QPF4216BTR13 | LGA-24 |
| RFSA3613TR7 | QFN-16 |
| RFSA3513TR7 | QFN-16 |
| QPA4536TR7 | QFN-28 |
| TGP2108-SM | QFN-24 |
| CMD249P5 | QFN-32 |
| QPM1002SR | QFN-24 |
| CMD273P3 | QFN-12 |
| TGS2355-SM | QFN-32 |
| CMD244K5 | QFN-32 |
Часто задаваемые вопросы
Ваши изделия оригинальные?
Да, все продукты оригинальные, новые оригинальные импорт - это наша цель.
Какие у вас сертификаты?
Мы сертифицированная компания ISO 9001:2015 и член ERAI.
Вы можете поддержать небольшое количество заказов или образцы? Образец бесплатный?
Да, мы поддерживаем заказ образца и небольшой заказ. Стоимость образца отличается в зависимости от вашего заказа или проекта.
Как отправить мой заказ?
Мы используем экспресс для доставки, такие как DHL, Fedex, UPS, TNT, EMS. Мы также можем использовать ваш предложенный экспедитор.Продукты будут в хорошей упаковке и обеспечить безопасность и мы несем ответственность за повреждение продукта на ваш заказ.
А как насчет времени?
Мы можем отправить запасные части в течение 5 рабочих дней. Если нет запаса, мы подтвердим время доставки для вас на основе количества вашего заказа.
