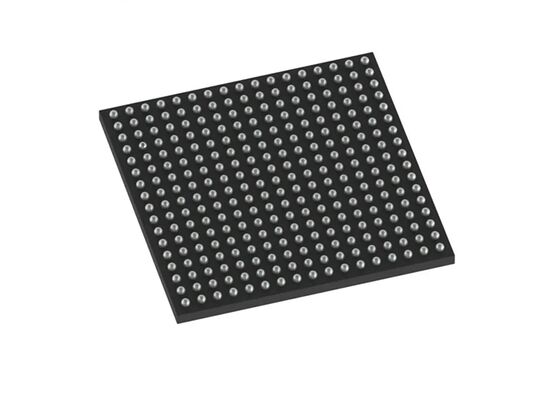

S32K396NHT1MJBS Микроконтроллер MCU
32-разрядный 320 МГц ARM Cortex-M7 S32K396 микроконтроллер
Обзор продукции
S32K396NHT1MJBS - это специально разработанный микроконтроллер, отвечающий растущим потребностям электромобилей с исключительным сочетанием производительности, интеграции, сети, безопасности,и функциональные возможности безопасности.
Этот микроконтроллер обеспечивает достаточную вычислительную мощность для поддержки до одного шестифазного или двух трехфазных двигателей, управляемых более чем 200 кГц контуров управления,при одновременном размещении алгоритмов ИИ/ML или других приложений мониторинга. It enables remote smart actuation applications using Time-Sensitive Networking (TSN) Ethernet for modern zonal vehicle architectures and reduces system costs through ASIL D software resolver and analog integration.
Технические спецификации
| Спецификация |
Подробная информация |
| Основной процессор |
ARM® Cortex®-M7 |
| Размер ядра |
32-битный Quad-Core |
| Скорость |
320 МГц |
| Подключение |
CANbus, I2C, QSPI, SPI, UART/USART |
| Периферийные устройства |
DMA, I2S, WDT |
| Количество вводов/выводов |
209 |
| Размер памяти |
6MB (6M x 8) |
| Тип памяти программы |
ФЛАСШ |
| Размер EEPROM |
128K x 8 |
| Размер оперативной памяти |
800 000 х 8 |
| Напряжение |
2.7V ~ 5.5V |
| Преобразователи данных |
A/D 69x12b SAR, Сигма-Дельта |
| Тип осциллятора |
Внешний |
| Операционная температура |
-40 °C ~ 125 °C (TA) |
| Уровень |
Автомобильная промышленность |
Ключевые особенности
- До трех ядер Arm® Cortex®-M7, работающих на 320 МГц
- Одна пара ключевого ядра
- Два раздробленно блокируемых конфигурационных ядра
- Два сопроцессора управления двигателем, работающих на 320 МГц (только S32K39-36)
- Программируемый CoolFluxTM DSP, работающий на частоте 160 MHz
- Один интерфейс Ethernet с поддержкой Time-Sensitive Networking (TSN) (10/100 Мбит/с)
- Один высокоскоростной интерфейс Zipwire для совместного использования памяти между MCU
- Шесть CAN / CAN FD
- Четыре LIN / UART
- Два I2C.
- Восемь каналов FlexIO, эмулирующие UART, I2C, SPI, I2S, SENT, PWM
- Шесть SPI
- Один микросекундный канал (MSC)
- ISO 26262 до ASIL D
- Концепция безопасности в контексте применения инверторов
- Объект сбора неисправностей оборудования
- Документация по безопасности и поддержка сообщества SafeAssure
Целевые приложения
- Автомобильные системы
- Система управления аккумуляторами (BMS)
- Инвертор тяги для электромобилей
- Приложения для гибридных электромобилей
Совместимые номера деталей
| Номер части |
Пакет |
| 5AGZME7K3F40C4G | 1517-BBGA |
| 5AGZME3H2F35I3LG | 1152-BBGA |
| 5AGZME5K3F40I4G | 1517-BBGA |
| 5AGZME5K2F40C3G | 1517-BBGA |
| 1SG085HN3F43E1VG | 1760-BBGA |
| 1ST040EH1F35I2LG | 1152-BBGA |
| 1SG110HN3F43I3VG | 1760-BBGA |
| 1SG110HN3F43E2VG | 1760-BBGA |
| 1SG110HN3F43E2VGS1 | 1760-BBGA |
| 1SD110PJ3F43E3VG | 1760-BBGA |
| 1SG085HN3F43I2VG | 1760-BBGA |
| 1SG085HN2F43E2VG | 1760-BBGA |
| 5AGTFD7K3F40I3G | 1517-BBGA |
| 1SG085HN3F43E2LG | 1760-BBGA |
| 1SG166HN3F43E3VG | 1760-BBGA |
| 1SG165HN3F43E3VG | 1760-BBGA |
| 1SG085HN3F43E3XG | 1760-BBGA |
| 5AGZME7K3F40I4G | 1517-BBGA |
| 5AGZME7K2F40C3G | 1517-BBGA |
| 5AGZME5K2F40I3LG | 1152-BBGA |
| 1SG110HN3F43E1VG | 1760-BBGA |
| 1SG085HN3F43I1VG | 1760-BBGA |
| 1SG085HN1F43E2VG | 1760-BBGA |
| 1SG085HN2F43E1VG | 1760-BBGA |
| 1SG110HN3F43I2VG | 1760-BBGA |
| 1SG110HN2F43E2VG | 1760-BBGA |
| 1SD110PJ3F43I3VG | 1760-BBGA |
| 1SG085HN2F43I2VG | 1760-BBGA |
| 5AGZME7H2F35I3LG | 1152-BBGA |
| 1SG110HN3F43E2LG | 1760-BBGA |
Часто задаваемые вопросы
Вопрос: Ваши изделия оригинальные?
О: Да, все продукты оригинальные, новый оригинальный импорт - наша цель.
Вопрос: Какие у вас сертификаты?
О: Мы сертифицированная компания по стандарту ISO 9001:2015 и являемся членом ERAI.
Вопрос: Вы можете поддержать небольшое количество заказа или образцы?
О: Да, мы поддерживаем заказ образца и небольшой заказ. Стоимость образца отличается в зависимости от вашего заказа или проекта.
Вопрос: Как отправить мой заказ?
A: Мы используем экспресс для отправки, такие как DHL, Fedex, UPS, TNT, EMS. Мы также можем использовать ваш предложенный экспедитор.Продукты будут в хорошей упаковке и обеспечить безопасность и мы несем ответственность за повреждение продукта на ваш заказ.
Вопрос: Как насчет сроков?
A: Мы можем отправить запасные части в течение 5 рабочих дней. Если нет запаса, мы подтвердим время доставки для вас на основе количества вашего заказа.
