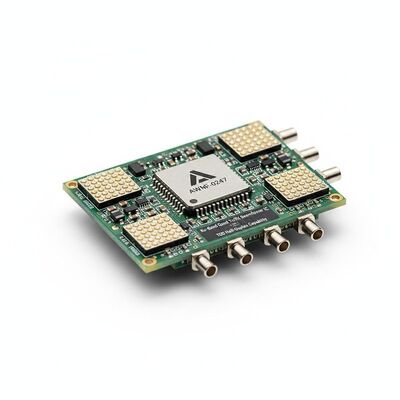

AWMF-0247 Ku-Band Quad Tx/Rx Beamformer IC Модуль беспроводной связи с возможностью полудуплекса TDD

Ку-диапазон AWMF-0247 Ku-Band Quad 4x1 Tx/Rx Beamformer IC оснащен возможностью TDD half-duplex, позволяющей передавать и принимать функции в одном устройстве.Эта передовая возможность позволяет плоским панельным терминалам SATCOM использовать общую диафрагму антенны, значительно сокращая размер системы и количество компонентов по сравнению с традиционными двумя антеннами.

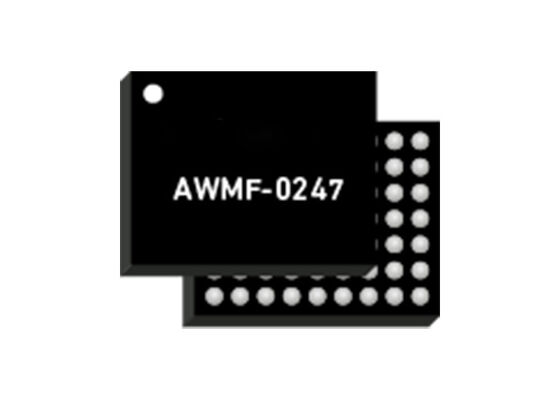

Qorvo AWMF-0247 поддерживает четыре элемента антенны в диапазоне передачи от 13,75 ГГц до 14,5 ГГц и диапазоне приема от 10,7 ГГц до 12,75 ГГц.Устройство сочетает в себе регулируемый усилитель мощности для эффективной линейной передачи мощности с низким уровнем шума для повышения чувствительности приема, предоставляя компактное, энергоэффективное решение, идеальное для терминалов на низкой околоземной орбите (LEO) и неземных сетей (NTN).

• 13Операция Tx от 0,75 ГГц до 14,5 ГГц
• 10Операция Rx от 7 до 12,75 ГГц
• Поддерживает четыре элемента антенны с фиксированной поляризацией
• Выходная мощность Tx 10 дБм на порт
• Увеличение Tx на 27 дБ на канал
• Когерентная прибыль Rx 30 дБ
• 6-битный фазовый контроллер (5.625° LSB)
• 6-разрядный контроль усиления (0,25 дБ LSB)
• Возможности телеметрической отчетности

Терминалы SATCOM Flat Panel для недорогих систем LEO и NTN
