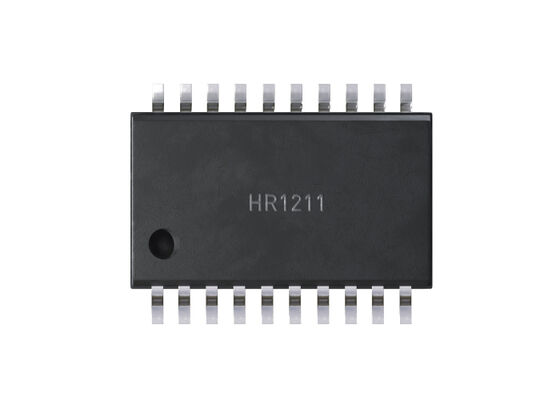

HR1211GY интегральная микросхема
Многорежимный контроллер PFC и текущего режима LLC с программируемым управлением снижением звукового шума
HR1211GY - это многорежимный PFC и текущий режим LLC комбо-контроллер, конфигурируемый через интерфейс UART. Энергосберегающая технология помогает достичь оптимизированной эффективности в полном рабочем диапазоне.
Обзор продукции
Контроллер PFC использует запатентованную цифровую схему управления средним током для достижения гибридной работы CCM/DCM.CCM уменьшает пиковый ток MOSFET, поэтому контроллер может использоваться в более широком диапазоне нагрузкиПри легкой нагрузке DCM уменьшает частоту переключения для повышения эффективности.
Контроль текущего режима реализуется на стадии LLC для достижения хорошей стабильности и быстрого ответа.и режим взрываЭто позволяет независимо оптимизировать различные условия нагрузки для повышения эффективности.частотно-управляемый режим взрыва применяется для уменьшения как потери мощности переключения, так и звукового шумаДля обеспечения переключения на нулевое напряжение (ZVS) без работы в емкостном режиме также применяется адаптивное регулирование времени бездействия (ADTA) и защита емкостного режима (CMP).
HR1211GY имеет внутренний источник высоковольтного тока для запуска, что означает, что традиционный резистор запуска или внешняя схема не требуются.Высоковольтный (HV) источник тока может быть реализован в качестве X-конденсатора разрядки, когда вход переменного тока в отказ, поэтому конденсаторный резистор не требуется.
Защита включает в себя тепловое отключение (TSD), защиту от открытого цикла PFC (OLP), защиту от перенапряжения (OVP), предел перенапряжения (OCL) и защиту от перенапряжения LLC (OCP), защиту от SO pin,и защиты от перенапряжения (OPP).
Ключевые преимущества
- CCM/DCM многорежимное управление ПФК с высокой эффективностью (эффективность на легкой нагрузке > 80%)
- Потеря мощности при отсутствии нагрузки < 100 мВт
- Высокий коэффициент мощности из-за компенсации тока конденсатора (> 0,95 при 20% нагрузке)
- Интерфейс UART и GUI для настройки параметров
Технические характеристики
- Работает на частотах до 500 кГц в стабильном состоянии
- Умный X-конденсатор разряжается при отключении переменного тока, одобренный IEC62368 и IEC60950
- Встроенный высоковольтный стартер и X-конденсатор
- Цифровое управление как для PFC, так и для LLC
- Контроль текущего режима для ООО
- Улучшенное управление режимом пропуска для ООО для низкого звукового шума
- В случае, если в соответствии со статьей 429 настоящих Правил не применяется один из следующих параметров:
- Защита в объемном режиме для ООО
- Конфигурируемый мягкий старт
- Всеобъемлющая защита: защита от "включения" или "выключения", защита от перенапряжения (OVP), защита от перенапряжения (OCP), защита от открытого цикла (OLP)
