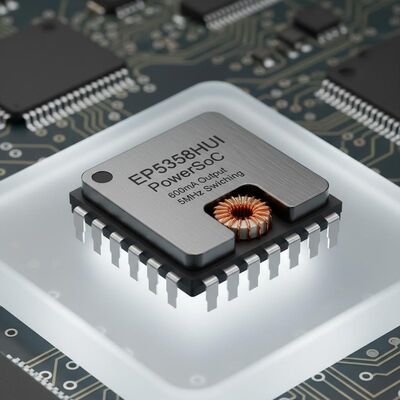

Чип интегральной схемы EP5358HUI
600mA PowerSoC Step-Down DC-DC переключатель с интегрированным индуктором
EP5358HUI (x = L или H) рассчитан на непрерывный выходный ток до 600mA. Это передовое решение PowerSoC интегрирует коммутаторы MOSFET, схемы управления, компенсацию,и магниты в компактном 2.5мм х 2.25мм микро-QFN пакет.
Интегрированная магнитная технология обеспечивает крошечный отпечаток раствора, низкую производительность, минимальное количество деталей и высокую надежность при сохранении исключительной эффективности.Полное решение может быть реализовано всего в 14 мм2.
EP5358HUI оснащена 3-конечным VID для простого выбора выходного напряжения, с настройками напряжения, доступными в двух оптимизированных диапазонах для типичных конфигураций VOUT.Вид-прицепы могут быть изменены на лету для быстрого динамического масштабирования напряжения, с возможностью использования внешнего разделителя напряжения, что делает его идеальным решением для применений, чувствительных к шуму и ограниченного пространства, требующих высокой эффективности.
Технические спецификации
| Количество выходов |
1 |
| Напряжение - вход (мин) |
2.4В |
| Напряжение - вход (макс.) |
5.5В |
| Напряжение - выход 1 |
1.8 ~ 3.3В |
| Ток - выход (макс.) |
600 мА |
| Заявления |
ITE (коммерческая) |
| Особенности |
Дистанционное включение/выключение, OCP, OTP, SCP, UVLO |
| Операционная температура |
-40°C ~ 85°C |
| Эффективность |
93% |
Ключевые особенности
- Интегрированная технология индукторов
- Диапазон температуры окружающей среды от -40°C до +85°C
- 2.5мм х 2.25мм х 1.1мм uQFN Пакет
- Общий отпечаток раствора 14 мм2
- Низкий VOUT Ripple для совместимости RF
- Высокая эффективность, до 93%
- До 600mA непрерывного выходного тока
- Переключательная частота 5 МГц
- 3 пинна VID для скалирования напряжения без сбоев
- Диапазон VOUT от 0,6 В до VIN - 0,25 В
- Защита от короткого тока и перенапряжения
- УФЛО и теплозащита
- Надежность уровня IC в решении PowerSOC
Заявления
- Беспроводные и радиочастотные приложения
- Беспроводные широкополосные карты данных
- Малые оптические модули форм-фактора
- Низкий уровень шума FPGA IO и передатчики
- Продвинутые процессоры малой мощности, DSP, IO, память, видео, мультимедийные двигатели
