TPA6404QDKQRQ1 Чип интегральной схемы 45 Вт 4-канальный Усилитель звука автомобильного класса D

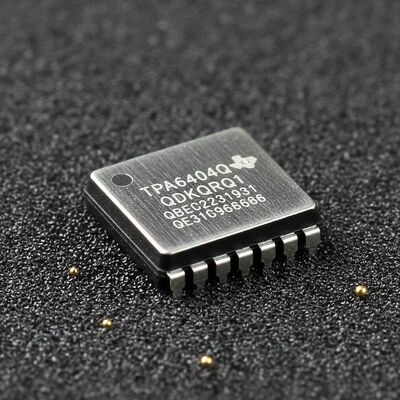

Большие изображения : TPA6404QDKQRQ1 Чип интегральной схемы 45 Вт 4-канальный Усилитель звука автомобильного класса D

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Original Factory
Сертификация:	Lead free / RoHS Compliant
Номер модели:	TPA6404QDKQRQ1

Оплата и доставка Условия:

Количество мин заказа:	10
Цена:	Contact for Sample
Упаковывая детали:	HSSOP-56
Время доставки:	5-8 рабочих дней
Условия оплаты:	Т/Т,Л/К,Вестерн Юнион

контакт

TPA6404QDKQRQ1 Чип интегральной схемы 45 Вт 4-канальный Усилитель звука автомобильного класса D

Описание

Номер детали:	TPA6404QDKQRQ1	Выходная мощность::	45 w
THD плюс шум::	0,01 %	Аудио - импеданс нагрузки::	2 Омм
Напряжение питания:	4.5V \| 18V	Рабочая температура:	-40 ° C ~ 125 ° C.
Выделить:	Интегральная микросхема мощностью 45 Вт , 4-канальный аудиоусилитель класса D , Автомобильный усилитель автомобильного класса

TPA6404QDKQRQ1 Чип интегральной схемы

45 Вт 2 МГц 4-канальный автомобильный аудиоусилитель класса D с отгрузкой

Обзор продукции

TPA6404QDKQRQ1 - это четырехканальный аналоговый аудиоусилитель класса D с частотой переключения PWM 2,1 МГц. Это позволяет получить оптимальное решение в компактном 4,5-см2 PCB,полная работа до 4.5В для событий старта/остановки и исключительное качество звука с диапазоном звука до 100 кГц.

Этот аудиоусилитель класса D оптимально разработан для автомобильных головных устройств начального уровня, которые обеспечивают аналоговые звуковые входные сигналы в рамках конструкции системы.

Технические спецификации

Тип	Класс D
Тип выхода	4-канальный (четвероканальный)
Максимальная выходная мощность x каналы @ нагрузка	85 Вт x 4 @ 1Ω
Напряжение - питание	4.5V ~ 18V
Особенности	I2C, глухой, в режиме ожидания, теплозащита
Тип установки	Поверхностный монтаж
Операционная температура	-40°C ~ 125°C

Ключевые особенности

Расширенная диагностика

Расширенная диагностика нагрузки
Диагностика переменного тока для обнаружения твиттера с импеданцией и фазовым ответом
Интегрированный генератор синусовых волн
Легко удовлетворять спецификации CISPR25-L5 EMC

Автомобильная квалификация

AEC-Q100 Квалифицирован для автомобильных применений
Температурная степень 1: от -40°C до 125°C ТА
Уровень классификации устройства HBM ESD: 3A
Уровень классификации CDM ESD: C4B

Аудио входы

Дифференциальный аналоговый вход 4 канала
Четыре опции усиления, управляемые I2C
Высокое входное импеданс для конденсатора с низкой величиной переменного тока

Аудиовыходы

Четырехканальная мостовая нагрузка (BTL), с возможностью параллельного BTL (PBTL)
До 2,1 МГц Выходная частота переключения
27 Вт, 10% THD в 4Ω при 14,4 В
45 Вт, 10% THD в 2Ω при 14,4 В
85 Вт, 10% THD в 1Ω при 14,4 Вт PBTL

Аудио производительность

THD+N < 0,01%
42μVRMS Выходный шум
- 90 дБ перехваты

Диагностика нагрузки

Выходная открытая и короткозагруженная нагрузка
Шорты с выходом на батарею или наземные
Показатель выхода линии до 6kΩ
Запускается без входных часов

Особенности защиты

Ограничение выходного тока
Защита от короткого выхода
40 В отгрузка
Случайность Открытая земля и толерантность к мощности
Защита от смещения постоянного тока
Защита от перегрева
Защита от перенапряжения и перенапряжения

Общая операция

4напряжение питания от 5 до 18 В
Управление I2C с четырьмя вариантами адресов
Выявление клипов и термосгибание

Заявления

Автомобильные головные единицы
Автомобильные модули внешних усилителей
