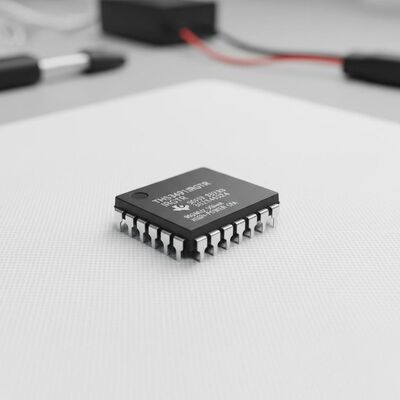

Интегральная схема THS3491IRGTR
900 МГц, 500 мА, высокомощный выходной ток, усилитель с обратной связью по току в корпусе VQFN16
Обзор продукта
THS3491IRGTR обеспечивает исключительную производительность для приложений, требующих минимальных искажений при высоких уровнях выходной мощности от постоянного тока до частот более 100 МГц при нагрузке 100 Ом. Эта конструкция с обратной связью по току поддерживает почти постоянную полосу пропускания и искажения в широком диапазоне коэффициентов усиления, хотя и указана при коэффициенте усиления 5 В/В.
Технические характеристики
| Параметр | Значение |
|---|
| Тип усилителя | Обратная связь по току |
| Количество схем | 1 |
| Скорость нарастания | 8000 В/мкс |
| Произведение коэффициента усиления на полосу пропускания | 900 МГц |
| Напряжение смещения на входе | 1 мВ |
| Ток питания | 16,8 мА |
| Ток на выходе / канал | 620 мА |
| Диапазон напряжения питания (мин.) | 14 В |
| Диапазон напряжения питания (макс.) | 32 В |
| Рабочая температура | -40°C ~ 85°C (TA) |
| Тип монтажа | Поверхностный монтаж |
| Корпус / корпус | 16-VFQFN с открытой площадкой |
| Корпус устройства поставщика | 16-VQFN (3x3) |
Ключевые особенности
- Полоса пропускания: 900 МГц (VO = 2 VPP, AV = 5 В/В), 320 МГц (VO = 10 VPP, AV = 5 В/В)
- Скорость нарастания: 8000 В/мкс (VO = 20 VPP)
- Входное напряжение шума: 1,7 нВ/√Гц
- Диапазон двуполярного питания: ±7 В до ±16 В
- Диапазон однополярного питания: 14 В до 32 В
- Выходной размах: 28 VPP (±16-В питание, нагрузка 100 Ом)
- Линейный выходной ток: ±420 мА (типичный)
- Ограниченный ток питания 16,8 мА (низкий температурный коэффициент)
- HD2 и HD3: менее -75 дБс (50 МГц, VO = 10 VPP, нагрузка 100 Ом)
- Время нарастания и спада: 1,3 нс (шаг 10 В)
- Перерегулирование: 1,5% (шаг 10 В, AV = 5 В/В)
- Защита от ограничения тока и тепловой защиты
- Функция отключения питания
Применение
- Высоковольтные генераторы произвольных форм сигналов
- Генераторы шаблонов для тестирования ЖК-дисплеев
- Выходные драйверы для LCR-метров
- Драйверы силовых полевых транзисторов
- Драйверы пьезоэлементов с высокой емкостной нагрузкой
- Линейные драйверы VDSL
- Совместимый по выводам апгрейд THS3095 (DDA)
