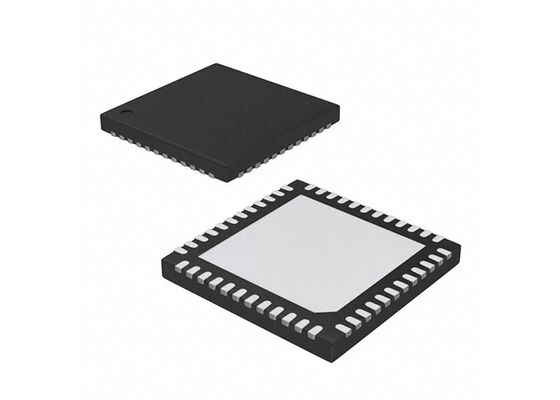

Интегральная схема IW7039
Высокоточный 32-канальный драйвер светодиодной подсветки со встроенными токовыми стоками для ЖК-дисплеев с расширенным динамическим диапазоном (HDR)
Обзор продукта
Драйвер светодиодов IW7039 для ЖК-подсветки объединяет 32 прецизионных токовых стока с передовой технологией цифрового управления для улучшения контроля яркости в дисплеях с прямой подсветкой и расширенным динамическим диапазоном (HDR). Блок цифрового управления использует адаптивную коммутационную технологию Renesas BroadLED™, улучшая тепловые характеристики за счет оптимизации падения напряжения на каждой светодиодной цепочке, обеспечивая при этом точное согласование с неклассифицированными светодиодами.
IW7039 также использует запатентованную технологию затемнения Renesas AnyMode™, предлагая комплексные, простые и гибкие опции для улучшения качества изображения на дисплеях HDR. Он поддерживает непрерывные сигналы ШИМ или очень узкие пакетные сигналы ШИМ, полностью синхронизированные с видеокадром на той же или более высокой частоте. Рабочий цикл ШИМ может обновляться в каждом видеокадре с настраиваемыми пользователем задержками в конце или начале кадра, предоставляя больше возможностей для уменьшения размытия в движении и улучшения коэффициента контрастности.
Ключевые особенности
- 32-канальный драйвер светодиодов со встроенными MOSFET-токовыми стоками
- Встроенные резисторы установки тока - внешние резисторы не требуются
- Максимальное выходное напряжение на канал 65 В
- Запатентованная технология адаптивного коммутационного режима BroadLED™ для высокоточного согласования тока при максимальной эффективности
- Снижает требования к рассеиваемой мощности
- Позволяет использовать более дешевые, слабо отсортированные светодиодные массивы для снижения стоимости BOM
- Поддерживает работу от источника питания 12 В (от 9 В до 16 В) или 5 В
- Комплексное управление затемнением AnyMode™ улучшает качество изображения
- 12-битное ШИМ-затемнение, 10-битное независимое аналоговое затемнение
- Выравнивание ШИМ в режимах начала, конца и центра кадра для уменьшения размытия в движении
- Диапазон ШИМ-затемнения: от 0% до 99,9%
- Программируемая скорость нарастания для лучшего контроля ЭМС
- Комплексные функции защиты, включая защиту от короткого замыкания на отдельном светодиоде, обнаружение обрыва и защиту от перегрева
- Интерфейс прерываний микроконтроллера
- Высокоточная внутренняя установка тока
- Максимум 66 мА на канал; поддерживает группировку по 2 каналам
- Интерфейс SPI с последовательным подключением упрощает проектирование при поддержке более 16 светодиодных цепочек
- 3 режима защиты связи SPI в одном драйвере светодиодов
- Внутренний ФАПЧ обеспечивает работу без джиттера даже при наличии шумного сигнала VSYNC
Применение
Телевизор, монитор, ноутбук
