Описание продукта

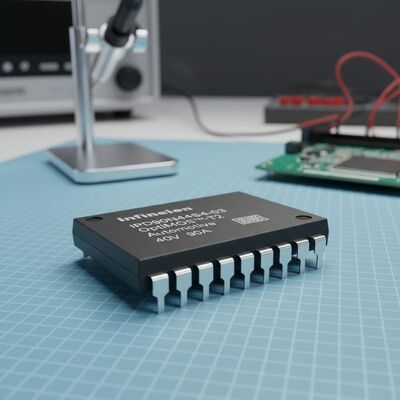

IPD90N04S4-03 — это N-канальный MOSFET-транзистор с улучшением режима работы автомобильного класса из серии OptiMOS™-T2, выполненный в корпусе TO-252-3 (DPAK). Имеет напряжение пробоя 40 В, непрерывный ток 90 А и низкое сопротивление в открытом состоянии 3,2 мОм. Сертифицирован по стандартам AEC-Q101, подходит для автомобильной электроники и промышленных высокотоковых коммутационных применений.
Спецификации
| Серия |
OptiMOS™ |
| Тип полевого транзистора |
N-канальный |
| Технология |
MOSFET (металл-оксид) |
| Напряжение сток-исток (Vdss) |
40 В |
| Ток - непрерывный ток стока (Id) при 25°C |
90А (Tc) |
| Напряжение управления (макс. Rds On, мин. Rds On) |
10В |
| Rds On (макс.) при Id, Vgs |
3,2 мОм при 90А, 10В |
| Vgs(th) (макс.) при Id |
4В при 53µA |
| Заряд затвора (Qg) (макс.) при Vgs |
66,8 нКл при 10 В |
| Vgs (макс.) |
±20В |
| Входная емкость (Ciss) (макс.) при Vds |
5260 пФ при 25 В |
| Рассеиваемая мощность (макс.) |
94Вт (Tc) |
| Рабочая температура |
-55°C ~ 175°C (TJ) |
| Тип монтажа |
Поверхностный монтаж |
| Корпус поставщика |
PG-TO252-3-313 |
| Корпус / корпус |
TO-252-3, DPAK (2 вывода + площадка), SC-63 |
Ключевые особенности
- N-канальный - режим с улучшением
- Автомобильный класс, квалификация AEC Q101
- MSL1 до пиковой температуры пайки 260°C
- Рабочая температура 175°C
- Экологически чистый продукт (соответствует RoHS)
- 100% тестирование на лавинный пробой
- Устройство, пригодное для PPAP
Применения
Автомобильная промышленность: Системы управления шасси и безопасности
