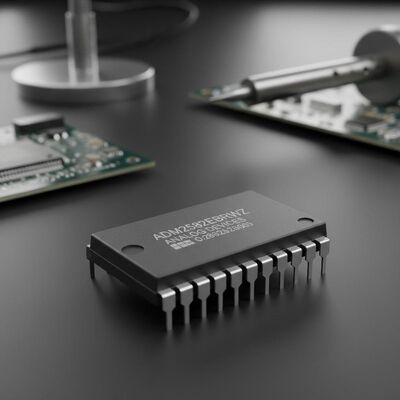

Интегральная микросхема ADM2582EBRWZ
Изолированный приемопередатчик RS-485 с изоляцией 2500 В среднеквадратичного значения, корпус SOIC-20
Обзор продукта
ADM2582EBRWZ — полностью интегрированный приемопередатчик с изоляцией сигналов и питания, обеспечивающий защиту от электростатического разряда (ЭСР) ±15 кВ, предназначенный для высокоскоростной связи по многоточечным линиям передачи. Это устройство включает в себя интегрированный изолированный источник питания постоянного тока, устраняя необходимость во внешних блоках изоляции постоянного тока.
Технические характеристики
| Технология |
Магнитная связь |
| Тип |
RS422, RS485 |
| Изолированное питание |
Да |
| Количество каналов |
2 |
| Входы - Сторона 1/Сторона 2 |
1/1 |
| Тип канала |
Однонаправленный |
| Напряжение изоляции |
2500 В среднеквадратичного значения |
| Помехоустойчивость к переходным процессам по общей моде (мин.) |
25 кВ/мкс |
| Скорость передачи данных |
16 Мбит/с |
| Время нарастания / спада (типовое) |
15 нс, 15 нс (макс.) |
| Напряжение питания |
3,3 В, 5 В |
| Рабочая температура |
-40°C ~ 85°C |
| Тип монтажа |
Поверхностный монтаж |
| Корпус / корпус |
20-SOIC (ширина 0,295 дюйма, 7,50 мм) |
| Корпус устройства поставщика |
20-SOIC |
Ключевые особенности
- Изолированный приемопередатчик RS-485/RS-422, конфигурируемый как полудуплексный или полнодуплексный
- Встроенный изолированный преобразователь постоянного тока isoPower®
- Защита от ЭСР ±15 кВ на входных/выходных выводах RS-485
- Соответствует стандартам ANSI/TIA/EIA-485-A-98 и ISO 8482:1987(E)
- Скорость передачи данных: 16 Мбит/с
- Работа от 5 В или 3,3 В
- Подключение до 256 узлов на одной шине
- Входы приемника с защитой от обрыва и короткого замыкания, отказоустойчивые
- Высокая помехоустойчивость к переходным процессам по общей моде: >25 кВ/мкс
- Защита от теплового отключения
Применение
- Изолированные интерфейсы RS-485/RS-422
- Промышленные полевые сети
- Системы многоточечной передачи данных
