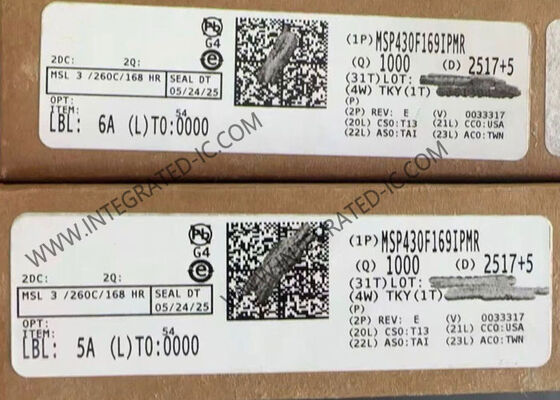

Микроконтроллер MSP430F169IPMR
Сверхмаломощный 16-битный микроконтроллер MSP430 с частотой 8 МГц, отличающийся передовым управлением питанием и комплексной интеграцией периферийных устройств для портативных измерительных приложений.
Обзор продукта
Сверхмаломощная серия микроконтроллеров MSP430F169IPMR предлагает различные конфигурации устройств со специализированными периферийными устройствами для разнообразных применений. Его архитектура в сочетании с пятью режимами низкого энергопотребления разработана для максимального продления срока службы батареи в портативных измерительных системах. Устройство включает мощный 16-битный RISC-процессор, 16-битные регистры и генераторы констант для оптимальной эффективности кода. Цифровой управляемый генератор (DCO) обеспечивает быстрое пробуждение из режимов низкого энергопотребления в активный режим менее чем за 6 мкс.
Технические характеристики
| Параметр |
Спецификация |
| Размер ядра |
16-битный |
| Скорость |
8 МГц |
| Подключение |
I2C, SPI, UART/USART |
| Периферия |
Детектор/сброс при пониженном напряжении, DMA, POR, ШИМ, WDT |
| Количество портов ввода/вывода |
48 |
| Размер памяти программ |
60 КБ (60K x 8 + 256B) |
| Тип памяти программ |
FLASH |
| Размер EEPROM |
- |
| Размер ОЗУ |
2K x 8 |
| Напряжение питания |
1,8 В ~ 3,6 В |
| Преобразователи данных |
АЦП 8x12 бит; ЦАП 2x12 бит |
| Тип генератора |
Внутренний |
| Рабочая температура |
-40°C ~ 85°C (TA) |
Ключевые особенности
- Диапазон низкого напряжения питания: от 1,8 В до 3,6 В
- Сверхнизкое энергопотребление: Активный режим: 330 мкА при 1 МГц, 2,2 В
- Режим ожидания: 1,1 мкА | Режим выключения (с сохранением ОЗУ): 0,2 мкА
- Пять режимов энергосбережения
- Пробуждение из режима ожидания менее чем за 6 мкс
- 16-битная RISC-архитектура, время выполнения команды 125 нс
- Трехканальный внутренний DMA
- 12-битный аналого-цифровой (АЦП) преобразователь с внутренним опорным напряжением, функцией выборки-хранения и автоматического сканирования
- Двойные 12-битные цифро-аналоговые (ЦАП) преобразователи с синхронизацией
- 16-битный таймер_A с тремя регистрами захвата/сравнения
- 16-битный таймер_B с тремя или семью регистрами захвата/сравнения с теневым регистром
- Встроенный компаратор
- Интерфейс последовательной связи (USART0) - функционирует как асинхронный UART или синхронный интерфейс SPI или I2C
- Интерфейс последовательной связи (USART1) - функционирует как асинхронный UART или синхронный интерфейс SPI
- Контроллер/монитор напряжения питания с программируемым детектированием уровня
- Детектор пониженного напряжения
- Загрузчик Bootstrap
- Последовательное программирование на плате, не требуется внешнее напряжение программирования
- Программируемая защита кода с помощью предохранителя безопасности
Типичные области применения
Сенсорные системы, приложения промышленного управления, портативные измерительные приборы и другие портативные измерительные устройства.
Сопутствующие компоненты в наличии
| Номер детали |
Корпус |
| NTMFS005N10MCLT1G |
5-DFN |
| NTP125N65S3H |
TO-220-3 |
| NVH4L040N65S3F |
TO-247-4 |
| NTP055N65S3H |
TO220-3 |
| NVHL0160N120SC1 |
TO-247-4 |
| NTMYS5D3N04CTWG |
LFPAK4 |
| NXV65HR82DZ1 |
16-SSIP |
| NVHL040N120SC1 |
TO247-3 |
| NVH4L060N090SC1 |
TO-247-4 |
| NVHL050N65S3HF |
TO-247-3 |
| NTHL020N090SC1 |
TO247-3 |
| NTMFSC0D9N04CL |
8-DFN |
| NTPF082N65S3F |
TO-220F-3 |
| FCH060N80-F155 |
TO247-3 |
| NTMFD5C470NLT1G |
8-DFN |
| NTMTS0D7N04CTXG |
8-DFNW |
| FAM65V05DF1 |
27-PowerDIP |
| NXH35C120L2C2S1G |
26-DIP |
| NXH25C120L2C2SG |
26-DIP |
| NXH50C120L2C2ES1G |
26-DIP |
| NXH350N100H4Q2F2P1G |
42-PIM |
| NXH35C120L2C2ESG |
26-DIP |
| NXH35C120L2C2SG |
26-DIP |
| NXH50C120L2C2ESG |
26-DIP |
| NFAP0560L3TT |
SIP29 |
| NXH50M65L4Q1SG |
56-PIM |
| FAM65CR51DZ2 |
12-SSIP |
| NXH300B100H4Q2F2PG |
27-PIM |
| NXH25T120L2Q1PTG |
44-PIM |
| NXH50M65L4C2SG |
27-DIP |
