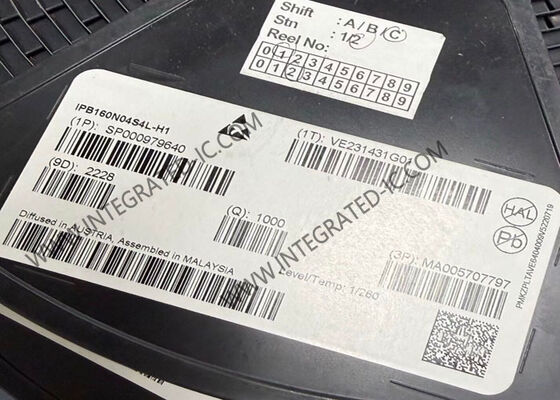

Интегральная схема IPB160N04S4L 40V OptiMOS™-T2 Серия N-канальный автомобильный MOSFET PG-TO263-7
IPB160N04S4L — это автомобильный MOSFET N-канального типа серии OptiMOS™-T2 на 40 В, 160 А, разработанный для высокопроизводительных автомобильных применений.
Спецификации продукта
| Параметр |
Значение |
| Серия |
OptiMOS™ |
| Тип транзистора |
N-канальный |
| Технология |
MOSFET (металл-оксид) |
| Напряжение сток-исток (Vdss) |
40 В |
| Ток - непрерывный сток (Id) @ 25°C |
160 А (Tc) |
| Напряжение управления (макс. Rds On, мин. Rds On) |
4,5 В, 10 В |
| Rds On (макс.) @ Id, Vgs |
1,5 мОм @ 100 А, 10 В |
| Vgs(th) (макс.) @ Id |
2,2 В @ 110 мкА |
| Заряд затвора (Qg) (макс.) @ Vgs |
190 нКл @ 10 В |
| Vgs (макс.) |
+20 В, -16 В |
| Входная емкость (Ciss) (макс.) @ Vds |
14950 пФ @ 25 В |
| Рассеиваемая мощность (макс.) |
167 Вт (Tc) |
| Рабочая температура |
-55°C ~ 175°C (TJ) |
| Тип монтажа |
Поверхностный монтаж |
| Корпус устройства поставщика |
PG-TO263-7-3 |
| Корпус / корпус |
TO-263-7, D2PAK (6 выводов + площадка) |
Ключевые особенности
- N-канальный режим обогащения логического уровня
- Квалифицирован AEC для автомобильных применений
- MSL1 до 260°C пиковой температуры оплавления
- Рабочая температура 175°C
- Экологически чистый продукт (соответствует RoHS)
- 100% испытание на лавинный пробой
- Устройство, соответствующее PPAP
Применения
Автомобильная электроника кузова и распределение питания
Автомобильный блок вторичного распределения питания
