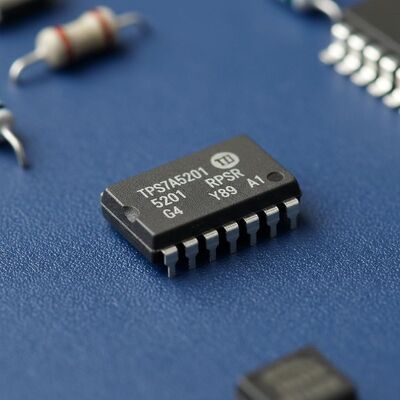

Интегральная схема TPS7A5201RPSR
2A Малошумящий Высокоточный LDO Регулятор Напряжения
Обзор Продукта
TPS7A5201RPSR — это малошумящий (4,4 мкВ среднеквадр.), сверхмалопотребляющий линейный регулятор (LDO) с низким падением напряжения, способный выдавать ток 2А при максимальном падении напряжения всего 65 мВ. Выходное напряжение устройства регулируется от 0,8 В до 5,2 В с помощью внешнего резистивного делителя.
Технические Характеристики
| Параметр |
Спецификация |
| Конфигурация Выхода |
Положительный |
| Тип Выхода |
Регулируемый |
| Количество Регуляторов |
1 |
| Напряжение - Вход (Макс) |
6.5V |
| Напряжение - Выход (Мин/Фиксированное) |
0.8V |
| Напряжение - Выход (Макс) |
5.15V |
| Падение Напряжения (Макс) |
0.225V @ 2A |
| Ток - Выход |
2A |
| Ток - Покой (Iq) |
4 mA |
| Ток - Питание (Макс) |
5 mA |
| PSRR |
44dB ~ 50dB (10kHz ~ 500kHz) |
| Функции Управления |
Включение, Индикация Питания, Плавный Пуск |
| Функции Защиты |
Перегрузка по Току, Перегрев, Блокировка при Пониженном Напряжении (UVLO) |
| Рабочая Температура |
-40°C ~ 125°C (TJ) |
Ключевые Особенности
- Точность 0,5% (макс.) по линии, нагрузке и температуре с BIAS
- Шум выходного напряжения: 4,4 мкВ среднеквадр.
- Низкое падение напряжения: 65 мВ (макс.) при 2А с BIAS
- Подавление пульсаций источника питания: 40 дБ при 500 кГц
- Диапазон входного напряжения: Без BIAS: 1,4 В до 6,5 В, С BIAS: 1,1 В до 6,5 В
- Диапазон регулируемого выходного напряжения: 0,8 В до 5,2 В
- Регулируемый контроль пускового тока при плавном пуске
- Выход Power-Good (PG) с открытым коллектором
- Корпус VQFN 2,2 * 2,5 мм, 12 выводов
Применение
Макро-модули удаленного радиооборудования (RRU)
Внешние блоки магистральной связи
Системы активных антенн mMIMO (AAS)
Ультразвуковые сканеры
Лабораторное и полевое оборудование
Датчики, системы визуализации и радары
