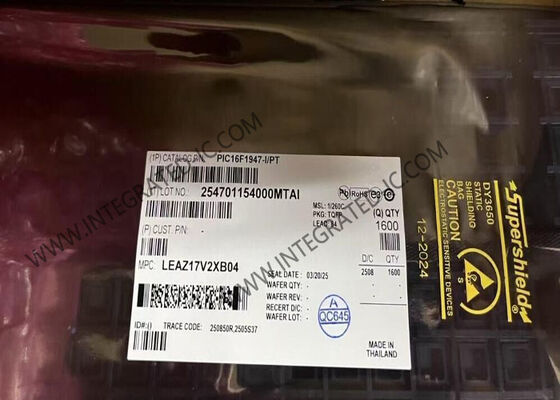

Микроконтроллер PIC16F1947-I/PT
8-битный микроконтроллер PIC XLP™ 16F с тактовой частотой 32 МГц в корпусе TQFP-64
Обзор продукта
PIC16F1947-I/PT — это 8-битный микроконтроллер enhanced flash CMOS со встроенным драйвером ЖК-дисплея и технологией сверхнизкого энергопотребления nanoWatt XLP, выполненный в корпусе TQFP на 64 вывода. Он разработан для встраиваемых приложений, требующих дисплея, сенсорной функциональности, высокоточных аналоговых возможностей и низкого энергопотребления.
Технические характеристики
| Серия | PIC® XLP™ 16F |
|---|
| Ядро процессора | PIC |
|---|
| Разрядность ядра | 8-битный |
|---|
| Скорость | 32 МГц |
|---|
| Подключения | I2C, LINbus, SPI, UART/USART |
|---|
| Периферия | Сброс/детектор пониженного напряжения, ЖК-дисплей, POR, ШИМ, WDT |
|---|
| Количество портов ввода/вывода | 54 |
|---|
| Объем памяти программ | 28 КБ (16K x 14) |
|---|
| Тип памяти программ | FLASH |
|---|
| Объем EEPROM | 256 x 8 |
|---|
| Объем ОЗУ | 1K x 8 |
|---|
| Напряжение питания | 1,8 В ~ 5,5 В |
|---|
| Преобразователи данных | АЦП 17x10 бит |
|---|
| Тип генератора | Внутренний |
|---|
| Рабочая температура | -40°C ~ 85°C (TA) |
|---|
| Тип монтажа | Поверхностный монтаж |
|---|
| Корпус компонента поставщика | 64-TQFP (10x10) |
|---|
| Корпус / корпус | 64-TQFP |
|---|
Ключевые особенности
- Улучшенное ядро среднего уровня с 49 инструкциями, 16 уровнями стека
- Флэш-память программ с возможностью самочтения/записи
- Поддержка 184 сегментов ЖК-дисплея
- Встроенный генератор 32 МГц
- Интегрированный модуль сенсорного обнаружения емкости mTouch
- Интегрированный индикатор температуры
- 2xMI2C, 2xSPI, 2xEUSART с автоопределением скорости
- 3 ECCP и 2 CCP (улучшенный/захват-сравнение ШИМ)
- Компараторы с выбираемым опорным напряжением
- 17-канальный 10-битный АЦП с опорным напряжением
- Порты ввода/вывода с током источника/стока 25 мА
- Четыре 8-битных таймера (TMR0/TMR2/TMR4/TMR6)
- Один 16-битный таймер (TMR1)
- Расширенный сторожевой таймер (EWDT)
- Улучшенный сброс при включении/выключении питания
- Сброс при пониженном напряжении (BOR)
- Последовательное программирование в цепи (ICSP)
- Широкий диапазон рабочего напряжения (1,8 В - 5,5 В)
- Вариант с низким энергопотреблением PIC16LF1947 (1,8 В - 3,6 В)
