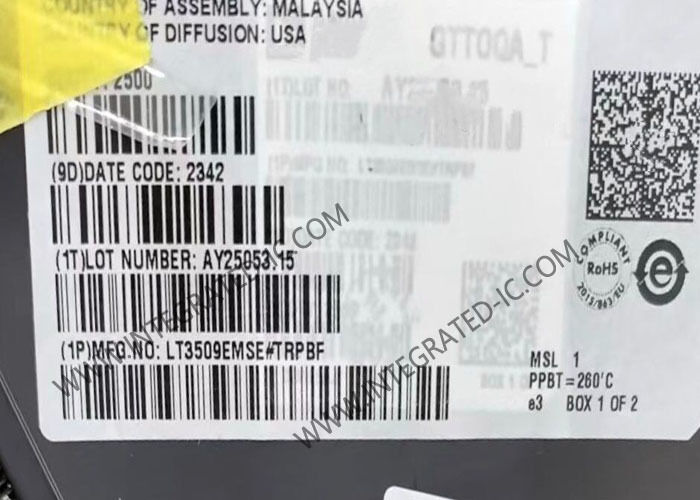

LT3509EMSE интегральная схема чип двойной 36V 700mA Step-Down регулятор MSOP-16

Интегральная схема LT3509EMSE, двухканальный понижающий регулятор 36В 700мА, корпус MSOP-16

Описание продукта LT3509EMSE
LT3509EMSE — это двухканальный понижающий импульсный регулятор с токовым управлением и встроенными силовыми ключами, каждый из которых способен обеспечивать выходной ток 700 мА. Этот регулятор представляет собой компактное и надежное решение для многополюсных систем в суровых условиях эксплуатации. Он включает в себя несколько функций защиты, таких как блокировка при перенапряжении и ограничение тока по циклу. Термическая защита обеспечивает дополнительную защиту. Компоненты петлевой компенсации и повышающие диоды интегрированы на кристалле. Частота переключения устанавливается одним внешним резистором. Также возможна внешняя синхронизация. Высокая максимальная частота переключения позволяет использовать небольшие индуктивности и керамические конденсаторы для низких пульсаций. Работа на постоянной частоте выше AM-диапазона позволяет избежать помех радиоприему, что делает LT3509 хорошо подходящим для автомобильных применений. Каждый регулятор имеет независимый вывод управления отключением и плавным пуском. Когда оба преобразователя выключены, общая схема переходит в режим пониженного энергопотребления.

Спецификации LT3509EMSE

Особенности LT3509EMSE
Два 700мА импульсных регулятора со встроенными силовыми ключами
Широкий диапазон рабочих напряжений от 3.6В до 36В
Блокировка при перенапряжении защищает схему от переходных процессов до 60В
Устойчивость к короткому замыканию
Низкое напряжение падения: максимальный коэффициент заполнения 95%
Регулируемая частота переключения от 300кГц до 2.2МГц, синхронизируемая в полном диапазоне
Использует небольшие индуктивности и керамические конденсаторы
Встроенные повышающие диоды
Внутренняя компенсация
Термически улучшенные корпуса DFN с 14 выводами (4мм × 3мм) и MSOP с 16 выводами

Применение LT3509EMSE
Автомобильная электроника
Промышленное управление
Регулирование настенных адаптеров
Сетевые устройства
Питание процессоров, DSP или FPGA
