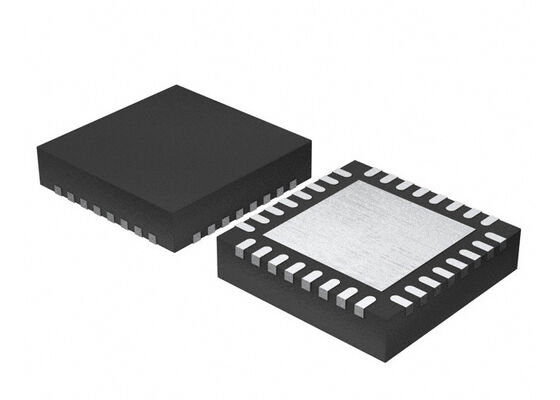

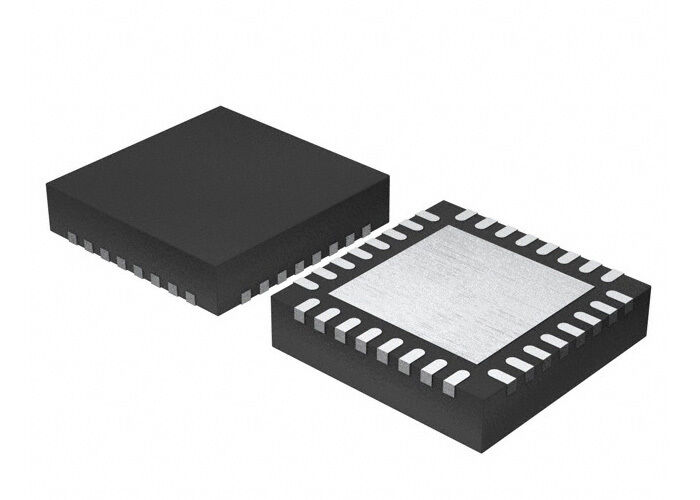

STPM34TR Чип интегральной схемы высокой точности однофазного измерения IC QFN-32

STPM34TR Интегральная схема Высокоточный однофазный измерительный ИС QFN-32

Описание продукта STPM34TR
Однофазные измерительные ИС STPM34TR представляют собой семейство ASSP, разработанное для высокоточного измерения мощности и энергии в системах электроснабжения с использованием катушки Роговского, трансформатора тока или шунтовых датчиков тока. Эти устройства предоставляют мгновенные формы сигналов напряжения и тока и рассчитывают среднеквадратичные значения напряжения и тока, активной, реактивной и полной мощности и энергии. Смешанные аналого-цифровые ИС STPM34TR состоят из аналоговой и цифровой секций. Аналоговая секция состоит из до двух программируемых усилителей с низким уровнем шума и низким смещением и до четырех 24-битных сигма-дельта АЦП 2-го порядка, двух опорных напряжений на основе запрещенной зоны с независимой температурной компенсацией, понижающего регулятора напряжения и буферов постоянного тока. Цифровая секция состоит из стадии цифровой фильтрации, аппаратного DSP, DFE на входе и интерфейса последовательной связи (UART или SPI). Они полностью настраиваемы и позволяют быстро калибровать цифровую систему в одной точке по всему динамическому диапазону тока.

Спецификации STPM34TR

Особенности STPM34TR
Точность активной мощности:
< 0.1% погрешности в динамическом диапазоне 5000:1
< 0.5% погрешности в динамическом диапазоне 10000:1
Превышает требования стандартов EN 50470-x, IEC 62053-2x, ANSI12.2x для счетчиков переменного тока на 50-60 Гц
Точность реактивной мощности:
< 0.1% погрешности в динамическом диапазоне 2000:1
Двухрежимный расчет полной энергии
Мгновенная и усредненная мощность
Среднеквадратичное и мгновенное напряжение и ток
Обнаружение (просадка и всплеск) и мониторинг пониженного и повышенного напряжения
Обнаружение и мониторинг перегрузки по току
Последовательный интерфейс UART и SPI с программируемой проверкой полинома CRC
Программируемые выходы светодиодов и прерываний
Четыре независимых 24-битных сигма-дельта АЦП 2-го порядка
Два программируемых усилителя с низким уровнем шума и низким смещением, стабилизированных по напряжению
Полоса пропускания 3.6 кГц при -3 дБ
Диапазон питания Vcc 3.3 В ± 10%
Ток питания Icc 4.3 мА (STPM32)
Частота входных часов 16 МГц, кварц или внешний источник
Двойной прецизионный источник опорного напряжения: 1.18 В с независимой программируемой ТК, 30 ppm/°C типично.
Внутренний понижающий регулятор при 3 В (типично)
Корпуса QFN
Рабочая температура от -40 °C до +105 °C

Применение STPM34TR
Промышленность
Производство и распределение энергии
Автоматизация домов, зданий и городов
Измерение

Другие электронные компоненты на складе

FAQ
В. Являются ли ваши продукты оригинальными?
О: Да, все продукты оригинальные, цель нашей компании - импорт новой оригинальной продукции.
В: Какие у вас есть сертификаты?
О: Мы являемся компанией, сертифицированной по стандарту ISO 9001:2015, и членом ERAI.
В: Можете ли вы поддержать заказ небольшого количества или образец? Бесплатный ли образец?
О: Да, мы поддерживаем заказы на образцы и небольшие заказы. Стоимость образца зависит от вашего заказа или проекта.
В: Как отправить мой заказ? Безопасно ли это?
О: Мы используем экспресс-доставку, такую как DHL, Fedex, UPS, TNT, EMS. Мы также можем использовать предложенного вами экспедитора. Продукты будут хорошо упакованы и обеспечат безопасность, и мы несем ответственность за повреждение продукта в вашем заказе.
В: Что насчет времени выполнения заказа?
О: Мы можем отправить складские детали в течение 5 рабочих дней. Если нет в наличии, мы подтвердим время выполнения заказа для вас на основе количества вашего заказа.
