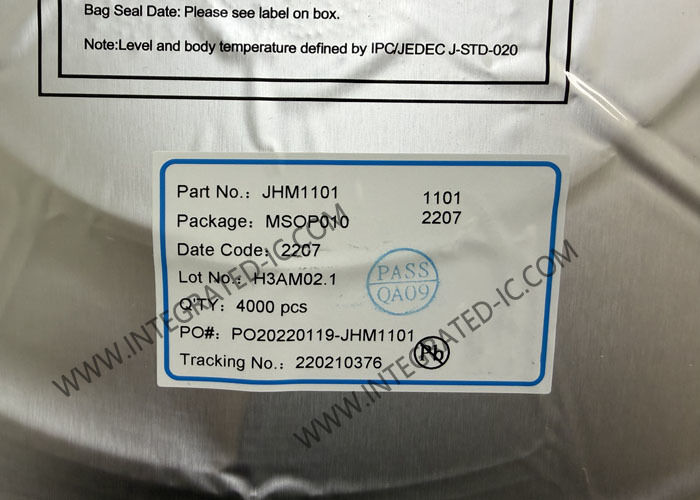

JHM1101 Датчик ИС Автомобильный датчик ИС обработки сигналов MSOP-10

JHM1101 — это высокостабильная и надежная интегральная схема для обработки сигналов, разработанная для дифференциальных резистивных мостовых датчиков. Измеренные и корректные значения моста выводятся на вывод SO, который может быть сконфигурирован как аналоговый выход напряжения или как однопроводной цифровой выход.

JHM1101 также оснащен 12-битным ЦАП, который удобно выводит аналоговые сигналы, линейно пропорциональные дифференциальному входу датчика. С внешним JFET для формирования регулируемой цепи JHM1101 может работать напрямую от напряжения питания до 30 В, что удобно для удовлетворения потребностей многих автомобильных, промышленных и других применений.

• Напряжение питания (цифровое): 2,7 В ~ 5,5 В
• Напряжение питания (аналоговое): 4,0 В ~ 5,5 В
• Напряжение питания (JFET): 5,5 В ~ 30 В
• Диапазон рабочих температур: -40℃ ~ 150℃
• Частота дискретизации: до 1 Гц

• Высокая точность: до ±0,1% FSO при -25~+85℃ и ±0,25% FSO при -40~+125℃ в режиме цифрового вывода
• Множественные методы вывода: однопроводной цифровой вывод, аналоговый выход напряжения от рельса до рельса, аналоговый вывод 0 В ~ 1 В и ШИМ-вывод
• Аналоговый предусилитель имеет программируемый коэффициент усиления в 4 диапазонах, позволяющий входному сигналу датчика<1mV>
• Независимо программируемые верхний и нижний уровни ограничения
• Встроенная схема измерения температуры, также может использоваться внешний компонент измерения температуры
• Двухступенчатая структура АЦП: Точность преобразования: 14 бит; Максимальная частота обновления: ~1 кГц
• Потребление тока зависит от запрограммированной частоты дискретизации: 1,5 мА (типично)
Применение
• Датчик давления тормозов
• Датчик давления во впускном коллекторе
• Модуль датчика давления газа
• Датчик давления водяного насоса
• Датчик давления масла
