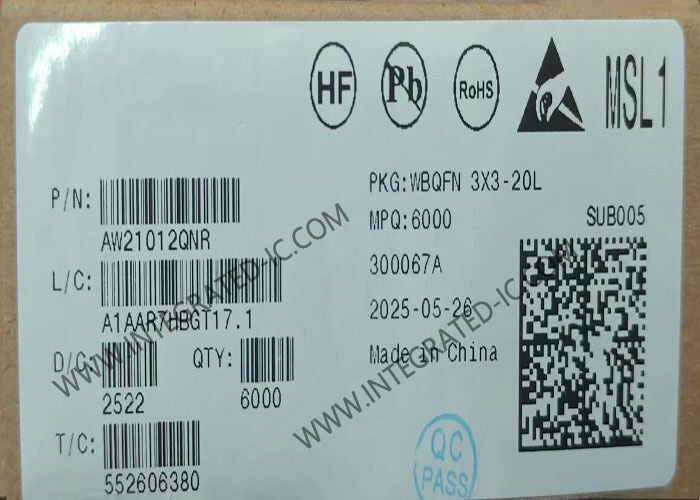

AW21012QNR 12-канальный светодиодный драйвер с 256-уровневым PWM и интерфейсом I2C

AW21012QNR - это 12-канальный многофункциональный светодиодный драйвер. Каждый канал имеет индивидуальную 8-разрядную установку постоянного тока для смешивания цветов и максимальное 12-разрядное разрешение PWM для управления яркостью.Общий ток каждого канала рекомендуется 40mA, настроенный через регистр и внешний резистор REXT.

Режим группового управления, автономный режим дыхания и быстрый режим управления RGB обеспечиваются для гибкого, высокоэффективного программирования эффектов освещения и быстрого обновления дисплея.

Технология программируемого расширения спектра используется для уменьшения EMI и звукового шума, вызванного MLCC, когда светодиоды одновременно включаются или выключаются.

AW21012QNR может быть выключен при минимальном потреблении тока, либо прижимая кступок EN низко, либо используя функцию отключения программного обеспечения.

AW21012QNR доступен в комплектации QFN 3mmX3mmX 0.75mm-20L. Он работает от 2.7V до 5.5V в диапазоне температуры от -40°C до +85°C.

• 12-канальный RGB светодиодный драйвер
• Глобальная конфигурация тока постоянного тока 256 уровней
• Индивидуальные 4096-уровневые PWM для затемнения
• Индивидуальные 256 уровней тока для смешивания цветов
• Функция дитера
• Высокоточные потокопоглотители
• Ошибка между устройствами: ± 5%
• Ошибка канала к каналу: ± 5%
• Уменьшение ЭМИ и звукового шума
• Функция управления скоростью проката
• Гибкое управление светодиодным освещением
• Диод открытого/короткого обнаружения по каналу
• Автоматический режим энергосбережения при выключении всех светодиодов > 32 мс
• Под напряжением блокировка и защита от перегрева
• Интерфейс I2C 1 МГц, 4 выбираемых адреса: 20h, 21h, 24h, 25h
• Силовое питание: 2,7V ~ 5,5V
• Пакет QFN 3mmX3mmX0.75mm-20L

• Сотовый телефон
• Клавиатура
• PDA/MP3/MP4/CD/Mini дисплей
• Умная домашняя техника
