2ED2183S06F 650V 2.5A Высокопоточный драйвер IC для MOSFET и IGBT

2ED2183S06F 650V 2.5A Высокопоточный драйвер IC для MOSFET и IGBT
2ED2183S06F 650V 2.5A Высокопоточный драйвер IC для MOSFET и IGBT

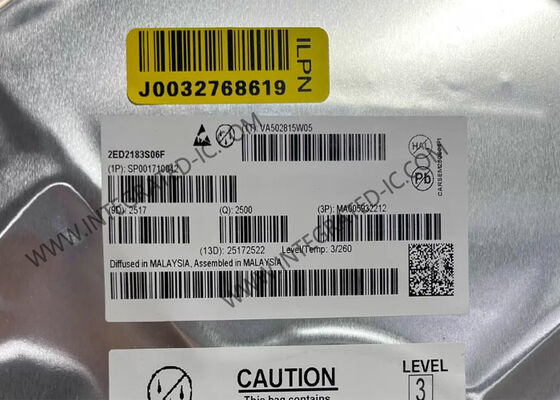

Большие изображения :  2ED2183S06F 650V 2.5A Высокопоточный драйвер IC для MOSFET и IGBT

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Original Factory
Сертификация: Lead free / RoHS Compliant
Номер модели: 2ЭД2183С06Ф
Оплата и доставка Условия:
Количество мин заказа: 10
Цена: Contact for Sample
Упаковывая детали: ДСО-8
Время доставки: 5-8 рабочих дней
Условия оплаты: Т/Т,Л/К,Вестерн Юнион
контакт

2ED2183S06F 650V 2.5A Высокопоточный драйвер IC для MOSFET и IGBT

Описание
Номер детали: 2ЭД2183С06Ф Количество водителей: 2
Напряжение питания: 10V | 20V Напряжение тока логики - VIL, VIH: 1,1 В, 1,7 В
Настоящий - пиковая мощность (источник, раковина): 2.5A, 2.5A Высокое бортовое напряжение тока - Макс (бутстрэп): 650 В.

2ED2183S06F Интегральная микросхема 650 В 2,5 А Сильноточный полумостовой драйвер ворот IC
Описание продукта

2ED2183S06F — это полумостовой сильноточный высокоскоростной драйвер затвора для MOSFET и IGBT, рассчитанный на напряжение 650 В, с типичным током стока и истока 2,5 А в корпусе DSO-8. Также доступна версия корпуса DSO-14 для повышенной утечки: 2ED21834S06J. Основанное на технологии SOI компании Infineon, это устройство обеспечивает превосходную надежность и помехоустойчивость к отрицательным переходным напряжениям на выводе VS. Паразитные тиристорные структуры отсутствуют, что исключает паразитное запирание при любых условиях температуры и напряжения.

Технические характеристики
Параметр Ценить
Количество водителей 1 водитель
Количество выходов 1 выход
Выходной ток 2,5 А
Напряжение питания – мин. 10 В
Напряжение питания – Макс. 20 В
Время подъема 15 нс
Время осени 15 нс
Минимальная рабочая температура -40 °С
Максимальная рабочая температура +125 °С
Максимальное время задержки выключения 300 нс
Максимальное время задержки включения 300 нс
Рабочий ток питания 550 мкА
Рассеяние мощности 625 мВт
Задержка распространения - Макс. 300 нс
Ключевые особенности
  • Рабочие напряжения (узел VS) < +650 В
  • Отрицательная устойчивость к переходным процессам 100 В.
  • Встроенный сверхбыстрый бутстрап-диод
  • Плавающий канал для начальной загрузки
  • Встроенная защита от прострелов
  • Максимальное напряжение питания 25 В.
  • Независимый УВЛО для обоих каналов
  • Задержка распространения 200 нс
  • Входная логика HIN,/LIN
  • Логическая операция до -11 В на выводе VS
  • Допуск отрицательного напряжения на входах -5В
  • Предназначен для выключателей верхней стороны.
Приложения
  • Электроинструменты
  • Аккумуляторные электроинструменты и уличное электрооборудование
  • Бытовая техника
  • Управление двигателем
  • Преобразование мощности
