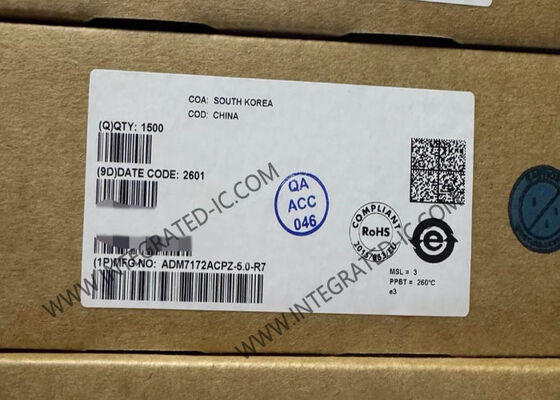

ADM7172ACPZ-5.0 2A Линейный регулятор с низким отказом с высоким PSRR и регулятором напряжения LDO с фиксированным выходом 5 В

ADM7172ACPZ-5.0 представляет собой CMOS, линейный регулятор с низким отказом (LDO), который работает от 2,3 В до 6,5 В и обеспечивает выходный ток до 2 А.Этот высокий выходный ток LDO идеально подходит для регулирования высокопроизводительных аналоговых и смешанных сигнальных цепей, работающих от 6 В до 1 В.Используя продвинутую архитектуру, ADM7172ACPZ-5.0 обеспечивает высокий отказ от питания и низкий уровень шума, а также достигает отличного ответа на переходную линию и нагрузку всего с небольшим 4.Керамический выходный конденсатор 7 мкФ. Ответ на переходную нагрузку обычно составляет 1,5 мкс для шага нагрузки от 1 мА до 1,5 А.

• Диапазон входного напряжения: от 2,3 до 6,5 В
• Максимальный ток нагрузки: 2 А
• Низкий уровень шума: 5 мкВ rms независимо от выходного напряжения при частоте от 100 Гц до 100 кГц
• Быстрая временная реакция: 1,5 мкм за 1 мА до 1,5 А.
• 60 дБ PSRR при 100 кГц
• Низкое выходное напряжение: 172 мВ при нагрузке 2 А, VOUT = 3 В
• Первоначальная точность: −0,5% (минимум), +1% (максимум)
• Точность по линии, нагрузке и температуре: ±1,5%
• Тихий ток, IGND = 0,7 mA без нагрузки
• Низкий ток отключения: 0,25 μA при VIN = 5 V
• Стабильный с небольшим 4,7 мкФ керамическим конденсатором выхода
• Опции регулируемого и фиксированного выходного напряжения: от 1,2 В до 5,0 В
• Регулируемый выход от 1,2 В до VIN − VDO
• Включить точность
• Регулируемый мягкий старт
• Пакет LFCSP с 8-волоконным 3 мм × 3 мм

• Регулирование для применений, чувствительных к шуму: схемы ADC и DAC, точностные усилители, PLL/VCO и интерфейсы с часами
• Коммуникации и инфраструктура
• Медицинское и здравоохранение
• Промышленность и приборостроение
