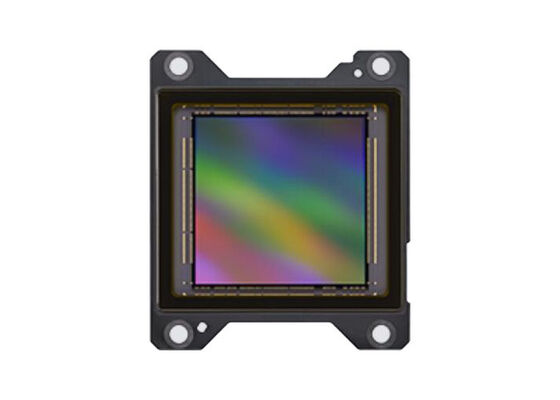

IMX947-AQB 2,5 дюймовый CMOS твердотельный датчик изображения с 26,37 миллионами пикселей и глобальной затвора

IMX947-AQB — это 2,5-дюймовый твердотельный датчик изображения CMOS с активными пикселями с квадратной матрицей пикселей и 26,37 млн ​​эффективных пикселей. Он оснащен глобальным затвором с регулируемым временем интеграции заряда и работает от четырехкратного источника питания 3,3 В, 2,9 В, 1,1 В и 1,8 В. Достигаются высокая чувствительность и низкие характеристики темнового тока.

• Размер изображения: диагональ 39,7 мм (2,5 дюйма)
• Эффективные пиксели: 5136 (Г) × 5136 (В), прибл. 26,37 миллиона пикселей
• Размер пикселя: 5,48 мкм (Г) × 5,48 мкм (В)
• Частота кадров (полнопиксельный вывод):
  • 8-битный: 423 кадра/с
  • 10 бит: 383 кадра/с
  • 12 бит: 277 кадров/с
• Входная частота: 37,125 МГц/74,25 МГц
• Напряжение питания: 1,1/1,8/2,9/3,3 В
• Режим затвора: Глобальный затвор
• Выходной интерфейс: SLVS-EC
• Фильтр: Цвет
• Упаковка: Керамический корпус с разъемами, 160 контактов × 2, размер 45 мм (В) × 52 мм (В)

• Точки типа активных пикселей CMOS
• Встроенная схема регулировки времени, высоковольтный драйвер и схема последовательной связи.
• Функция глобального затвора
• Входная тактовая частота 37,125 МГц/74,25 МГц
• Рекомендуемое количество пикселей записи: прибл. 5120 (Г) x 5120 (В). 26,21 млн пикселей
• Режимы считывания: режим полнопиксельного сканирования, режим ROI, вертикальный/горизонтальный – нормальный/инвертированный режим считывания.
• Максимальная частота кадров в режиме полнопиксельного сканирования: 8 бит 423,4 кадра/с, 10 бит 383,2 кадра/с, 12 бит 277,7 кадра/с
• Переменная выдержка
• Функция импульсного выхода с выходом мониторинга для периода интеграции (TOUT0) и внутреннего периода AD (TOUT1)
• 8-битный/10-битный/12-битный выход

• ФА-камеры
• Камеры 3D-видения
