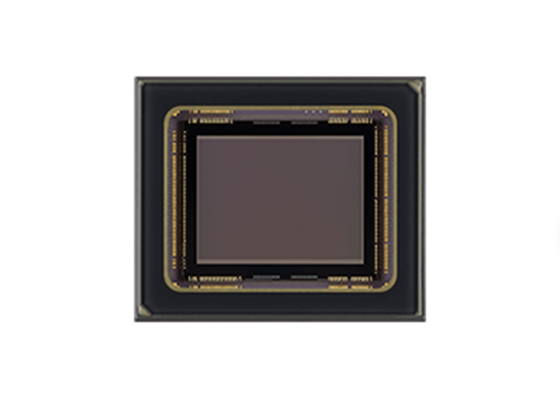

IMX487-AAMJ-C УФ-датчик изображения с глобальной затвора 8,13 M эффективные пиксели для 200 nm до 400 nm УФ-волн

IMX487-AAMJ-C — это полупроводниковый датчик изображения CMOS с активными пикселями диагональю 11,1 мм (Тип 2/3) с квадратной матрицей пикселей и 8,13 млн эффективных пикселей. Этот чип оснащен глобальным затвором с переменным временем интеграции заряда и работает с аналоговым 3,3 В, 2,9 В, цифровым 1,1 В и интерфейсным четырехкратным источником питания 1,8 В. Он обеспечивает высокую чувствительность и низкие характеристики темнового тока в УФ-диапазоне волн (от 200 до 400 нм).

• Размер изображения: Диагональ 11,1 мм (Тип 2/3) Прибл. 8,13 млн пикселей
• Общее количество пикселей: 2856 (Г) × 2912 (В) Прибл. 8,31 млн пикселей
• Количество эффективных пикселей: 2856 (Г) × 2848 (В) Прибл. 8,13 млн пикселей
• Количество активных пикселей: 2856 (Г) × 2848 (В) Прибл. 8,13 млн пикселей
• Рекомендуемое количество пикселей записи: 2840 (Г) × 2840 (В) Прибл. 8,06 млн пикселей
• Размер элементарной ячейки: 2,74 мкм (H) × 2,74 мкм (V)
• Оптический черный: Горизонтальное направление (H): спереди 0 пикселей, сзади 0 пикселей; Вертикальное направление (V): спереди 64 пикселя, сзади 0 пикселей.
• Корпус: 230-контактный LGA 20,0 мм (В) × 16,8 мм (В)

• Точки типа активных пикселей CMOS
• Датчик УФ (ультрафиолетового) диапазона волн (от 200 до 400 нм)
• Встроенная схема регулировки времени, драйвер H/V и схема последовательной связи
• Функция глобального затвора
• Входная частота: 37,125 МГц/74,25 МГц/54 МГц
• Рекомендуемое количество пикселей записи: прибл. 2840 (Г) × 2840 (В). 8,06 млн пикселей
• Различные режимы субдискретизации и считывания
• Максимальная частота кадров в режиме полнопиксельного сканирования: 8 бит 194,0 кадра/с, 10 бит 193,6 кадра/с, 12 бит 127,2 кадра/с
• Функция затвора с переменной выдержкой (разрешение 1 H)
• Функция импульсного выхода с выходом монитора для периода экспозиции (TOUT0) и программируемым импульсным выходом (TOUT1 и TOUT2)
• 8-битный/10-битный/12-битный аналого-цифровой преобразователь
• Функция CDS/PGA с аналоговой и цифровой регулировкой усиления
• Интерфейс ввода-вывода: выходы SLVS (4 канала/8 каналов) и SLVS-EC (1 линия/2 канала/4 канала/8 каналов)
• Уплотнительное стекло: двустороннее стекло AR.
• Рекомендуемое число диафрагмы объектива: 2,8 или более (ближняя сторона)

ФА камеры
