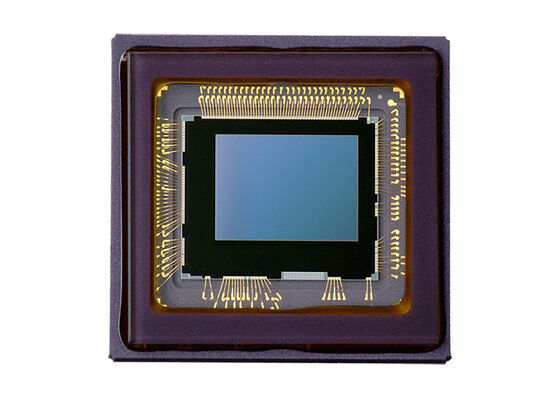

Датчик изображения CMOS IMX570PLR-C с квадратными пикселями и задней подсветкой для камер ToF при максимальной частоте кадров 56fps

IMX570PLR-C представляет собой диагональный 4,0 мм (тип 1/4,5) 640 × 480 полностью интегрированный датчик ToF (Time-of-Flight), предназначенный для 3D-приложений, таких как распознавание жестов, активные элементы управления,и приобретение реального мираСпециально разработанный для приложений FA/Security, этот датчик возвращает корреляционные данные при использовании с импульсным инфракрасным источником света.позволяющий получать изображения глубины и достоверности при разрешении 640 × 480.

Датчик оснащен встроенным контроллером освещения и может быть сконфигурирован и управлен через интерфейс SPI. Он работает с аналоговым 2,7 В, цифровым 1,2 В и интерфейсом 1.Трехместный источник питания 8 В, предлагая низкое потребление энергии.

• Размер изображения: диагональ 4,0 мм (тип 1/4,5)
• Общее количество пикселей: 648 (H) × 516 (V) приблизительно 0,334 M пикселей
• Количество эффективных пикселей: 648 (H) × 488 (V) приблизительно 0,316 M пикселей
• Количество активных пикселей: 640 (H) × 480 (V) приблизительно 0,307 M пикселей
• Размер единичной ячейки: 5,0 мкм (H) × 5,0 мкм (V)
• Материал подложки: Кремний
• Упаковка: 76 штифтов LGA 9,50 мм (H) × 8,70 мм (V)

• Снимок времени полета с обратным освещением
• Высокое соотношение сигнала к шуму (SNR)
• оптический датчик времени полета типа 1/4.5 (оптическая площадь 3,2 × 2,4 мм2)
• 5 × 5 мкм2 пикселей
• 640 × 480 пикселей времени полета
• Полное разрешение @max56 кадра/с (4фазы/кадра)
• Функция считывания с помощью сбора пикселей
• Независимое переворачивание и зеркальное отражение
• Выход серийных данных CSI-2 (MIPI 2lane, 1440 Mbps/lane, D-PHY версия 1.2 совместима)
• Серийная связь I2C (поддерживает I2C "быстрый режим" / "быстрый режим плюс")
• SPI Master для конфигурации периферийных устройств
• Частота демодуляции до 120 МГц
• Функция затвора встроена
• 192 бита OTP для пользователей
• Встроенный датчик температуры
