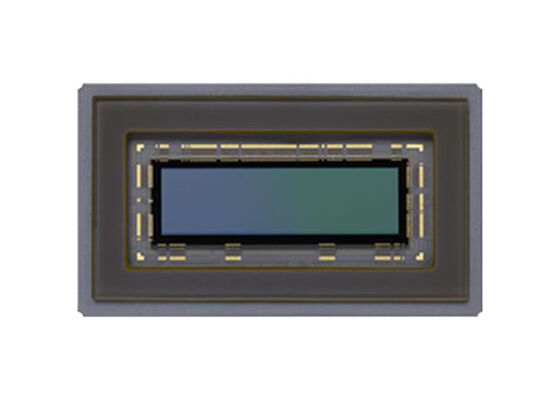

ИС датчика IMX902-AMR 1,1-дюймовый CMOS-датчик изображения с глобальным затвором и квадратным пикселем
Описание продукта
IMX902-AMR — это датчик изображения с глобальным затвором, оснащенный микропикселями размером 2,74 мкм. За счет увеличения количества пикселей по горизонтали до 8K/6K (широкоугольный режим) достигается высокое разрешение, составляющее примерно 12,38 миллиона эффективных пикселей.
IMX902-AMR поддерживает объективы с байонетом C, которые широко используются в промышленности, обеспечивая широкоугольное изображение высокой четкости с разрешением 8K по горизонтали и 2K по вертикали. Это обеспечивает более широкое поле зрения в приложениях контроля и распознавания штрих-кодов, где конвейерные ленты становятся все более широкими.
Технические характеристики
| Размер изображения | Диагональ 17,5 мм (1,1 дюйма) |
| Эффективные пиксели | 6048 (Г) × 2048 (В), прибл. 12,38 мегапикселей |
| Размер пикселя | 2,74 мкм (Г) × 2,74 мкм (В) |
| Частота кадров — полнопиксельный вывод | 10 бит: 134 кадра/с
12 бит: 91 кадр/с |
| Тактовая частота | 37,125 МГц/74,25 МГц/6–27 МГц (только MIPI) |
| Напряжение питания | 1,1 В, 1,8 В, 2,9 В, 3,3 В |
| Режим затвора | Глобальный затвор |
| Выходные интерфейсы | SLVS-EC: 4/2/1 полоса
SLVS: 8/4/2 полосы
MIPI D-phy: 4/2/1 полоса |
| Фильтр | Монохромный |
| Упаковка | Керамический корпус (LGA-260) |
| Размеры | 38 мм × 22 мм |
Функции
- Точки типа активных пикселей CMOS
- Встроенная схема регулировки времени, драйвер H/V и схема последовательной связи
- Функция глобального затвора
- Входная тактовая частота от 6 до 27 МГц (только для CSI-2)/37,125 МГц/74,25 МГц
- Рекомендуемое количество пикселей записи: прибл. 8008(Г) x 2040(В). 16,33 млн пикселей
- Режимы считывания: режим полнопиксельного сканирования, режим субдискретизации по вертикали/горизонтали 1/2, режим биннинга 2 x 2 FD, режим ROI, режим считывания по вертикали/горизонтали - нормальный/инвертированный
- Скорость считывания: Максимальная частота кадров в режиме полнопиксельного сканирования: 10 бит 134,7 кадра/с, 12 бит 91,5 кадра/с
- При высокой частоте кадров контролируйте, чтобы не превышать Tj = +100°C.
- Переменная выдержка (шаг 1 единица XHS)
- Функция импульсного выхода
- Выход монитора для периода интеграции (TOUT0)
- 10-битный/12-битный аналого-цифровой преобразователь
- Функция CDS/PGC
- От 0 дБ до 24 дБ: переменное аналоговое усиление (шаг 0,1 дБ)
- От 24,1 дБ до 48 дБ: Фиксированное аналоговое усиление: 24 дБ + переменное цифровое усиление: от 0,1 дБ до 24 дБ (шаг 0,1 дБ)
- Интерфейс ввода-вывода: выход SLVS (2 канала/4 канала/8 каналов), выход SLVS-EC (1 канал/2 канала/4 канала), выход CSI-2 (1 канал/2 канала/4 канала)
- Характеристики CRA: целевой CRA составляет 9,7 градуса при высоте изображения 100 %.
