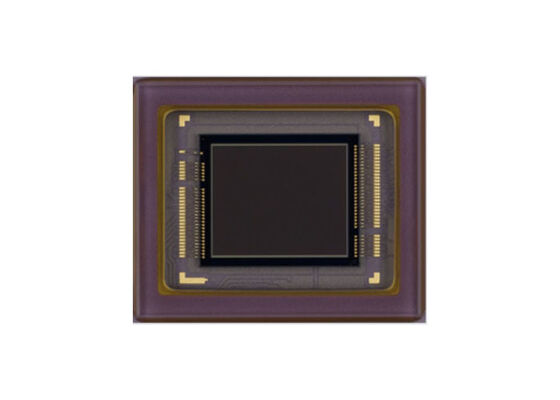

IMX832-AQR CMOS датчик изображения с диагональной диаграммой квадратных пикселей 6,45 мм и эффективными пикселями 2,12 М для цветовых камер

IMX832-AQR — это полупроводниковый датчик изображения CMOS с активными пикселями диагональю 6,45 мм (Тип 1/2,8) с квадратной матрицей пикселей и 2,12 млн эффективных пикселей. Этот чип работает с аналоговым 3,3 В, цифровым 1,1 В и интерфейсным тройным источником питания 1,8 В и отличается низким энергопотреблением. Высокая чувствительность, низкий темновой ток и отсутствие размытия достигаются за счет использования мозаичных фильтров основных цветов R, G и B. Этот чип оснащен электронным затвором с регулируемым временем интеграции заряда.

• Размер изображения: Диагональ 6,45 мм (Тип 1/2,8), прибл. 2,13 млн пикселей, Все пиксели
• Общее количество пикселей: 1936 (Г) × 1120 (В), прибл. 2,16 млн пикселей
• Количество эффективных пикселей: 1936 (Г) × 1100 (В) прибл. 2,12 млн пикселей
• Количество активных пикселей: 1936 (Г) × 1096 (В) прибл. 2,12 млн пикселей
• Рекомендуемое количество пикселей записи: прибл. 1920 (Г) × 1080 (В). 2,07 млн ​​пикселей
• Размер элементарной ячейки: 2,9 мкм (H) × 2,9 мкм (V)
• Оптический черный: Горизонтальное направление (H): спереди 0 пикселей, сзади 0 пикселей; Вертикальное направление (V): спереди 20 пикселей, сзади 0 пикселей.
• Фиктивное: Горизонтальное направление (H): спереди 0 пикселей, сзади 0 пикселей; Вертикальное направление (V): спереди 0 пикселей, сзади 0 пикселей.
• Упаковка: 114-контактный LGA

• Точки типа активных пикселей CMOS
• Встроенная схема регулировки времени, драйвер H/V и схема последовательной связи
• Входная частота: 24 МГц/27 МГц/37,125 МГц/72 МГц/74,25 МГц
• Рекомендуемое количество пикселей записи: прибл. 1920 (Г) × 1080 (В). 2,07 млн ​​пикселей
• Режимы считывания: режим полнопиксельного сканирования, режим горизонтального/вертикального биннинга по 2/2 строки, режим обрезки окна.
• Горизонтальное/Вертикальное направление – нормальный/инвертированный режим считывания
• Скорость считывания: Максимальная частота кадров в режиме полнопиксельного сканирования: 12 бит: 60 кадров/с, 10 бит: 90 кадров/с
• Функция расширенного динамического диапазона (HDR): HDR с цифровым перекрытием, Clear HDR
• Функция синхронизации датчиков
• Функция затвора с переменной выдержкой (разрешение 1H)
• 10-битный/12-битный аналого-цифровой преобразователь
• Функция CDS/PGA: от 0 дБ до 30 дБ: аналоговое усиление 30 дБ (шаг шага 0,3 дБ); От 30,3 дБ до 72 дБ: аналоговое усиление 30 дБ + цифровое усиление от 0,3 дБ до 42 дБ (шаг шага 0,3 дБ)
• Поддерживает ввод-вывод: последовательный вывод данных CSI-2 (2 линии/4 линии), выход RAW10/RAW12.

Камеры видеонаблюдения
