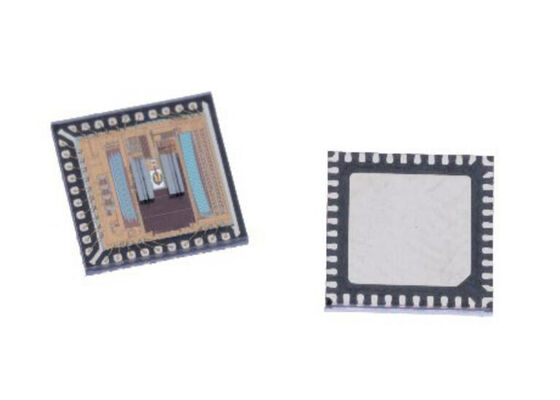

AR25DP-AS01 25-битный умный программируемый абсолютный кодер ASIC с пакетом QFN-40 и высоким диапазоном температуры

AR25DP-AS01 - это умный программируемый 25-битный абсолютный кодировщик ASIC в пакете защиты от пыли, разработанный для удовлетворения растущего спроса на приложения с ограниченным пространством.

Это одночиповое решение поддерживает широкий диапазон общих диаметров от 30 мм до 55 мм и отверстия с внутренним диаметром до 30 мм. Используя передовую технологию отражательного оптического кодирования,AR25DP-AS01 обеспечивает высокую точность позиции с помощью алгоритма коррекции, которого не могут достичь магнитные кодеры.

• Миниатюрная упаковка QFN для установки на поверхности: 6 мм (L) × 6 мм (W) × 0,7 мм (H)
• Резолюции, программируемые пользователем:
  • Абсолютный выход: от 15 до 25 бит
  • Инкрементальная (ABI) производительность: от 1 до 220 CPR
  • Сигналы коммутации (UVW): от 1 до 32 полюсных пар
• Высокий температурный диапазон от -40 до 125 °C
• Рабочее напряжение двойного режима 3,3 V и 5 V
• Интеграция с несколькими поворотами: EHMT, передача или резервная батарея
• Гибкость оптического радиуса (ROP): слепое отверстие или сквозное отверстие (код колеса ID до 30 мм)
• Встроенный линейный приемопередатчик для протокола с выбираемой силой управляемости
• Легкая оптимизация сигнала с встроенной калибровкой
• Калибровка точности с постоянным вращением или с референтным кодером
• Выбираемые протоколы связи:
  • RS-485 (2,5/5/10 Мб/с)
  • ESL (2,5/5/10 Мб/с)
  • SSI 2-проводный (до 10 МГц)
  • SPI 4-проводный (до 10 МГц)
  • BiSS-C (до 10 МГц)
• До 128 КБ внешней памяти EEPROM, доступной пользователю
• Встроенный датчик температуры
• Соответствует требованиям RoHS

• Автоматизация и инженерия роботов
• Автоматизация заводов и беспилотные летательные аппараты
• Медицинские и стоматологические изделия и оборудование
• Высокоточные портативные и портативные устройства
• Миниатюрный двигатель, сервомотор и линейный приводной механизм
• Мотор с проходным валом, двигатель передач и редуктор скорости
