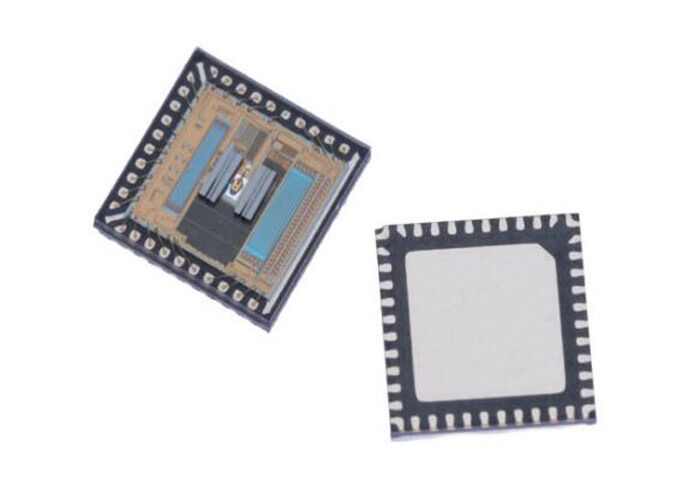

AR55-AS01 32-битный программируемый полые валы абсолютный кодировщик ASIC интегральная схема чип

AR55-AS01 — это универсальный абсолютный энкодер ASIC, разработанный для удовлетворения растущего спроса на сквозные полые валы большого диаметра и линейные приложения. Он предлагает одночиповое решение с возможностью поддержки широкого диапазона общих диаметров продуктов: от 65 мм до 2682 мм. Кроме того, энкодер AR55-AS01 поддерживает решения с линейной абсолютной или инкрементной обратной связью длиной до 8,39 метра.

• Интеллектуальный абсолютный энкодер ASIC в корпусе QFN для поверхностного монтажа: 6 мм x 6 мм
• Программируемое пользователем абсолютное разрешение от 1 до 32 бит за один оборот.
• Программируемое пользователем разрешение приращения выходного сигнала (ABI) в диапазоне от 1 до 226 CPR.
• Программируемый пользователем сигнал коммутации (UVW) в диапазоне от 1 до 32 пар полюсов.
• Дифференциальный аналоговый синус-косинусный выход
• Поддержка внутреннего диаметра полого вала от 46 мм до 2,66 метра.
• Поддержка линейной кодовой полосы длиной до 8,33 метра.
• Поддержка интеграции с многооборотным счетчиком энергии Broadcom с технологией Wiegand.
• Высокий температурный диапазон от -40°C до 115°C подходит для большинства промышленных операций.
• Двухрежимное рабочее напряжение 3,3 В и 5 В, обеспечивающее простую связь с MCU и FPGA.
• Выбираемые варианты протоколов связи в режиме SSI, SPI, RS485 или Encoder Serial Link (ESL).
• Также доступен вариант протокола BiSS-C.
• Соответствие RoHS

• Роботизированная автоматизация и инженерия
• Автоматизация производства и дроны
• Медицинское оборудование
• Автономные мобильные роботы (AMR)
• Автоматизированные управляемые транспортные средства (AGV)
• Линейные приводы и линейные ступени
