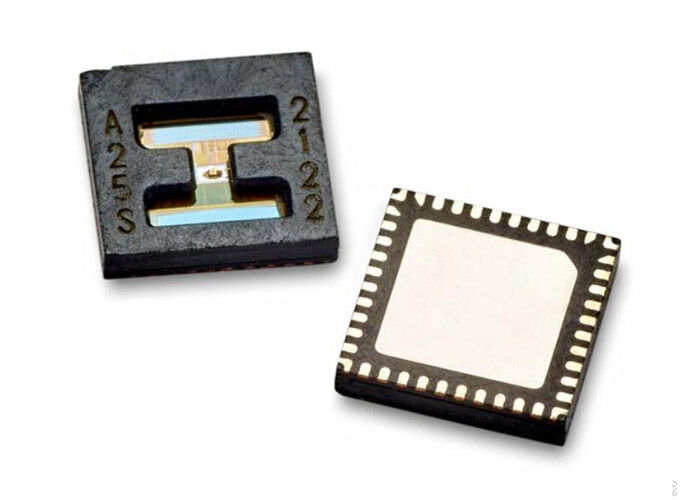

AR25-AS02 25-битный одноразовый абсолютный кодер IC со стандартными протоколами

AR25-AS02 представляет собой 25-разрядный одноразовый абсолютный кодер со стандартными протоколами, поддерживающий проходные решения диаметром до 30 мм.Он имеет программируемые пользователем разрешения от 15-битных до 25-битных одноразовых абсолютных выходов.

Кроме того, AR25-AS02 обеспечивает дифференциальные аналоговые синус/косинус или цифровые инкрементальные сигналы ABIUVW с настраиваемыми CPR и полюсными парами.Кодер включает в себя современную функцию автоматической калибровки, которая упрощает интеграцию в конечные системы.

• Миниатюрная упаковка QFN для установки на поверхности: 6 мм (L) × 6 мм (W) × 1,05 мм (H)
• Абсолютное разрешение, программируемое пользователем: от 15 до 25 бит
• Резолюции программируемого пользователем инкрементального выхода (ABI) от 1 до 220 CPR
• Программируемые пользователем коммутационные сигналы (UVW), в диапазоне от 1 до 32 полярных пар
• Высокий температурный диапазон от -40°C до 125°C, подходящий для большинства промышленных операций
• Двухрежимное рабочее напряжение 3,3 В и 5 В, позволяющее использовать портативные и портативные устройства
• Интеграция с несколькими поворотами: EHMT, передача или резервная батарея
• Гибкость оптического радиуса (ROP): применение с поглощением или через вал
• Встроенный линейный приемопередатчик для протокола с выбираемой прочностью управления
• Автоматическая калибровка точности с постоянной скоростью в одном клик
• Выбираемые протоколы связи: RS485 (2,5/5/10 Мб/с), ESL (2,5/5/10 Мб/с), SSI 2-проводной (до 10 МГц), SPI 4-проводной (до 10 МГц), BiSS-C (до 10 МГц)
• Поддержка внешней памяти до 128 Кб
• Встроенный датчик температуры

• Автоматизация и инженерия роботов
• Автоматизация заводов и беспилотные летательные аппараты
• Медицинские и стоматологические изделия и оборудование
• Высокоточные портативные и портативные устройства
• Миниатюрный двигатель, сервомотор и линейный приводной механизм
• Мотор с проходным валом, двигатель передач и редуктор скорости
