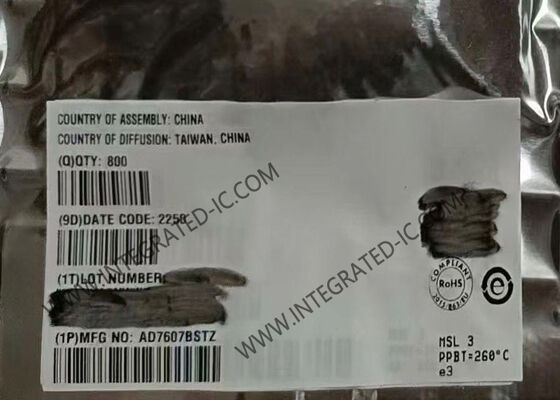

AD7607BSTZ 8-канальная 14-битная система получения данных с аналогово-цифровым преобразователем с скоростью отбора проб 200 кСПС

AD7607BSTZ — это 14-битная аналого-цифровая система сбора данных (DAS) с одновременной выборкой. Деталь содержит защиту от ограничения аналогового входа; фильтр сглаживания второго порядка; усилитель слежения и удержания; 14-битный аналого-цифровой преобразователь (АЦП) последовательного приближения перераспределения заряда; гибкий цифровой фильтр; опорное напряжение 2,5 В и опорный буфер; и высокоскоростные последовательные и параллельные интерфейсы.

• 8 одновременно дискретизированных входов
• Диапазоны истинного биполярного аналогового входа: ±10 В, ±5 В.
• Один аналоговый источник питания 5 В и VDRIVE от 2,3 до 5,25 В.
• Полностью интегрированное решение для сбора данных
• Защита от ограничения аналогового входа
• Входной буфер с аналоговым входным сопротивлением 1 МОм
• Аналоговый фильтр сглаживания второго порядка
• Встроенный точный эталон и эталонный буфер
• 14-битный АЦП с быстродействием 200 kSPS на всех каналах
• Гибкий параллельный/последовательный интерфейс
• Совместимость с SPI/QSPI™/MICROWIRE™/DSP
• Совместимые по выводам решения от 14 до 18 бит
• Номинал ESD 7 кВ на аналоговых входных каналах
• Высокая пропускная способность: 200 kSPS для всех каналов
• Отношение сигнал/шум 85,5 дБ при 50 kSPS
• INL ±0,25 младшего разряда, DNL ±0,25 младшего разряда
• Низкая мощность: 100 мВт при 200 kSPS
• Режим ожидания: типично 25 мВт
• 64-выводной корпус LQFP

• Системы мониторинга и защиты линий электропередачи
• Многофазное управление двигателем
• Системы контроля и управления
• Многоосные системы позиционирования
• Системы сбора данных (DAS)
