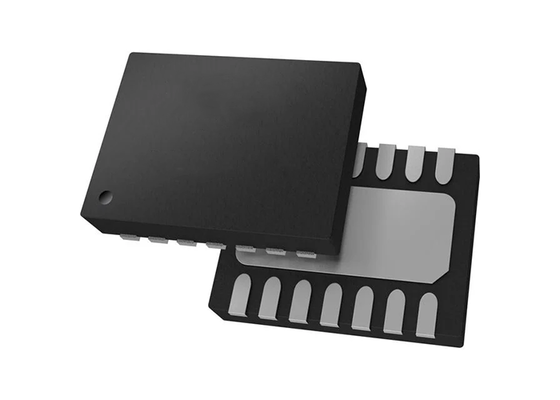

LTC4364CDE-1 Integrated Circuit Chip Surge Stopper с широким диапазоном рабочего напряжения от 4 до 80 В и регулируемым напряжением выходной зажимы

LTC4364CDE-1 — это высокопроизводительный ограничитель перенапряжения со встроенным идеальным диодным управлением, разработанный специально для требовательных систем электропитания постоянного тока и идеально подходящий для защиты электропитания в роботах-гуманоидах. В чипе отсутствуют традиционные диоды Шоттки, вместо этого используется внешний N-канальный МОП-транзистор для достижения идеального диодного выпрямления с низкими потерями. Это значительно снижает потери проводимости и выделение тепла в цепи питания робота, отвечая требованиям длительной непрерывной работы.

Устройство обеспечивает комплексную электрическую защиту, точно подавляя высоковольтные переходные процессы и скачки напряжения в цепи питания, а также поддерживает защиту от обратного напряжения на входе -40 В и защиту от обратного напряжения на выходе -20 В. Он эффективно противодействует электрическим помехам, таким как скачки напряжения и колебания мощности, возникающие во время вибраций при движении робота-гуманоида, циклов запуска и остановки двигателя и изменений положения, тем самым предотвращая повреждение прецизионных основных модулей, таких как главный контроллер робота, сервоприводы и датчики.

Благодаря компактному корпусу и высокой степени интеграции чип не требует сложной периферийной схемы. Он хорошо подходит для ограниченного пространства для установки и легкости конструкции роботов-гуманоидов и может быть эффективно адаптирован к системе питания робота постоянным током 48 В. Он обеспечивает надежную защиту питания с низкими потерями и высокой отказоустойчивостью для ключевых узлов, таких как источник питания робота, сбор сигналов и управление движением.

• Широкий диапазон рабочего напряжения: от 4 В до 80 В.
• Выдерживает скачки напряжения более 80 В с помощью зажима VCC
• Регулируемое выходное напряжение ограничения
• Идеальный диодный контроллер поддерживает выходное напряжение во время провалов на входе
• Защита от обратного входа до -40 В
• Защита от обратного выхода до -20 В
• Защита от перегрузки по току
• Низкий ток отключения 10 мкА при 12 В
• Регулируемый таймер неисправности
• Доступны в корпусах DFN с 14 отведениями, MSOP с 16 отведениями и SO с 16 отведениями размером 4 x 3 мм.
• AEC-Q100 сертифицирован для автомобильной промышленности.

• Автомобильная/авиационная защита от перенапряжения
• Горячая замена/оперативная вставка
• Резервное питание ORing
• Защита выходного порта
• Гуманоидные роботы
