LTC4364HMS-2 Устройство защиты от перенапряжения на интегральной схеме с диапазоном от 4 до 80 В, соответствие требованиям AEC-Q100 для автомобильной промышленности и защита от обратного входного сигнала до -40 В

LTC4364HMS-2 — это высокопроизводительный ограничитель перенапряжений с идеальным диодным контроллером, который обеспечивает двойную защиту источника питания через два внешних МОП-транзистора. Главный путь фиксирует скачки напряжения выше 80 В, обеспечивает последовательное отключение из-за перегрузки по току и контролирует повышенное напряжение (OV) и пониженное напряжение (UV). Идеальный диодный путь заменяет диод Шоттки, значительно снижая падение напряжения и энергопотребление, сохраняя при этом выходное напряжение во время отключений или потери мощности и выдерживая входы с напряжением -40 В при обратном подключении.

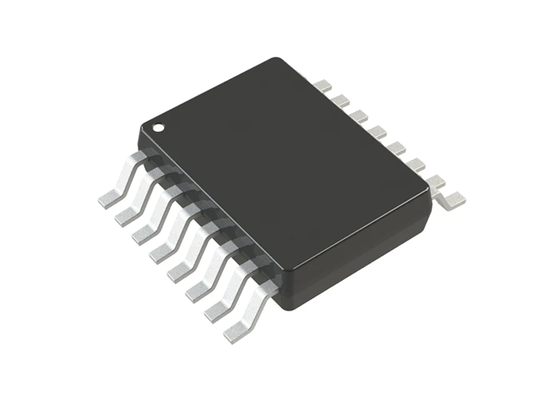

Устройство соответствует автомобильному стандарту AEC-Q100, работает в широком диапазоне температур от -40°C до 125°C и размещено в компактном корпусе MSOP16 для поверхностного монтажа. Вариант -2 поддерживает автоматический перезапуск с задержкой при неисправности, что исключает необходимость ручного сброса.

Разработанный для приложений гуманоидной робототехники, он может быть развернут в основном источнике питания, шарнирных сервоприводах и входном каскаде модулей машинного зрения для эффективного подавления скачков напряжения, скачков напряжения и коротких замыканий при обратном соединении, вызванных циклами запуска-остановки двигателя и многоканальным переключением нагрузки. Это предотвращает повреждение основного контроллера, драйверов и микросхем обработки изображений, одновременно обеспечивая баланс между эффективностью источника питания системы и непрерывной эксплуатационной надежностью.

• Широкий диапазон рабочего напряжения: от 4 В до 80 В.
• Выдерживает скачки напряжения более 80 В с помощью зажима VCC
• Регулируемое выходное напряжение ограничения
• Идеальный диодный контроллер поддерживает выходное напряжение во время провалов на входе
• Защита от обратного входа до -40 В
• Защита от обратного выхода до -20 В
• Защита от перегрузки по току
• Низкий ток отключения 10 мкА при 12 В
• Регулируемый таймер неисправности
• 0,1% Коэффициент повторной попытки во время сбоев
• Доступны в корпусах DFN с 14 отведениями, MSOP с 16 отведениями и SO с 16 отведениями размером 4 x 3 мм.
• AEC-Q100 сертифицирован для автомобильной промышленности.

• Автомобильная/авиационная защита от перенапряжения
• Горячая замена/оперативная вставка
• Резервное питание ORing
• Защита выходного порта
• Гуманоидные роботы
